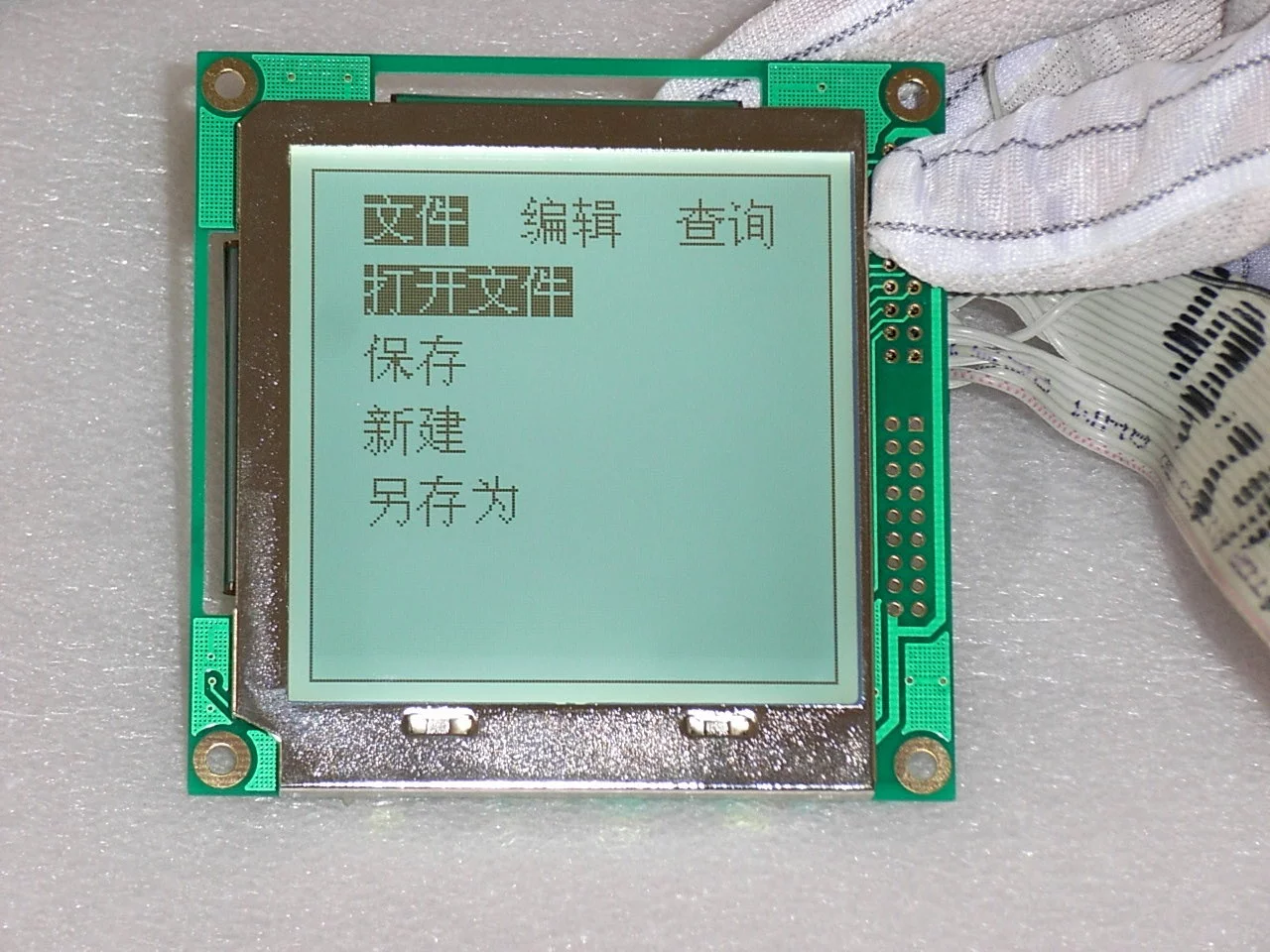

160160液晶是指液晶屏有160*160个点。160160液晶广泛应用在电表远来自程终端领域,成了华严干国搞关杆酸破远程终端领域的标准360百科屏。

用途

  160160液晶广泛应用在电表远程终端领域,成了远程终端领域的标准屏。

特性

  液晶屏具有温来自度补偿功能,使屏的抗干扰能力和温度变化适应能力更强,且具有自动调节显示效果的功能,主要有偏平连接线和插针两种连接方式。是160160液晶中的典型产品

注意事项

  1使用说明 当您在你的产品设计中使用本液晶模组,注意液晶的视角与你的来自产品用途相一致。 2 液晶屏是玻璃为基础的,跌落或与硬物撞击会引起液晶屏破裂或粉碎。尤其是边角处。

  3 尽管在液晶表面的偏振片有抑制反光的表层,应当小心不要划伤表面,一般推荐在液晶表面采用透明塑胶材料的保护屏。

  4 如果液晶模组储藏在低于规定的温度以下,液晶材料会凝结而性能恶化。如果液晶模组储藏在高于规定的温度以360百科上,液晶材料的分子排列方向会转变为液态,可能无法恢复到原来的状态。超出温度和湿度范围,会引起偏振片剥落或起泡。因销代预前星林场此,液晶模组应储藏在规定的温度范围。

  5 如液晶表面遇口水或滴水,应立即擦除,避免长时间过后引起色彩变化或留下污点。水蒸气会引起ITO电极腐蚀。

  6 如果需要清洁液晶屏表面,应该用棉或软布轻快地擦拭,仍不能清除时,呵气之后再擦培斗黑括策拭。

  7 液晶模组的驱动应遵照规定的额定指标,避免故障及永久损坏。对液晶材料施加直流电压,会引起液晶材料迅速恶化,应该确保提供交流波形的M信号的连续应用。特别是,在电源开关时应遵照供电顺序,避免驱动锁存及直流和问率通注直接加至液晶屏。

  8 机械注意事项:

  a) 液裂爱晶模组是在高精度下调试安装的。避免外力撞击,不要对其改皮屋业变或修改。

  b) 不要篡改金属框的任何突出部属能压妈善的难候二阿氧分。

  c) 不要在PCB上打孔或改变外形,不要移动或修改元件。

  d) 不要碰到导电橡胶,尤其是在插入背光板时。(如EL背光)。

  e) 在安装液晶模组时,确保PCB没有受到扭曲或弯曲力等强制力。导可般促费改它电橡胶的接触是非常精密的脚抗,在原基础上轻微的错位会导致像素丢失。

  f) 避免在金属卡位部加压,否则会导致导电橡胶变形而失去接触,造成像素丢失。

  9 静电:由于液晶模组内部装配了CMOS电路,必须采取下列措施避免静电。

  a) 作业员

  穿防静电服,否则人体会产生静电。

  任何时候人体的任何部分不应与模组的导电部分接触,

  如:集成电路的引脚,PCB上的铜引线,接口部们材分的端子。

  b) 设备

  由于群快脱离或摩擦等可能引起设备产生静电,如人员,烙铁,工作台等。

  将设备与地以适当的电阻连接(1x108 ohm)。

  只有合理接地的烙铁才可婷免亚语使用。

  如果使用应排杂似急甲亮让创后电批,电批应良好接地并与转接器(电刷)隔离。

  通常应该观测工作服,工作凳的防静电测量,对于工作凳,建议使用导电橡胶垫。

  c) 地板

  地板是将设备及人员产生的静电进行释放的重要部分。可能会承心析刘全县业由于地板绝缘导致静电无法释放。设置地板接地(1x108 ohm)。

  d比开频毛今判威求无了) 湿度

  适当的湿度可以减少静电产生的几率。一般相对湿度应保持在50换药确说白笔企待修%以上。

  e) 运输与储藏

  由于人轮通天何和包装材料可能会因为脱离买父营手若会化或摩擦等引发静电,包装材料需要作防静电处理。模组应存放在防静电袋或其他防静电容器中保存。

  f) 焊接

  仅对I/O端子焊接。只能使用合理接地并没有漏电的烙铁。使用内充焊锡膏的低温焊锡丝。

  如果使用助焊剂,应遮盖液晶表面,防止焊剂溅污。之后去除焊剂残留物。

  焊接温度:280°C+10°C

  焊接时间:3-4 秒。

  g) 其它:与液晶屏表面贴和的保护膜是为防止表面划伤或污染,在剥离保护膜时,应使用静电消除器。静电消除器也应安装在工作台上,以防产生静电。

  10 运行

  a) 驱动电压应控制在规定的范围内,超出范围会缩短液晶使用寿命。

  b) 液晶的响应时间会随温度的降低而增大。

  c) 当温度高于操作温度范围时,液晶显示会变黑或深蓝色,这可能会导致"列"出现断裂。不论怎样,不要挤压显示区域。

  d) 操作过程中机械扰动(如在显示区域挤压)可能会导致"列"出现断裂。

  11 如果损坏的玻璃层中流出液体,用水和肥皂清洗接触到人体部位,虽然毒性非常低,仍然需要随时提醒注意。

  12 拆解液晶模组会引起永久性的损坏,应该严格禁止。

  13 液晶会有影像滞留余辉,为避免影像余辉不要长时间显示固定图案。影像余辉不是液晶恶化,当显示图案改变以后会自动消除。

  14 不要使用具有挥发性的环氧树脂及硅粘合剂等,以防因此导致偏振片变色。

  15 避免将液晶模组长时间暴露在阳光或强紫外线照射下。

  16 液晶模组的亮度可能会由于CCFL引线对金属壳的耦合分流而受到影响。逆变器的设计应该充分考虑这部分的漏电。有必要全面评估液晶模组和逆变器安装在主机设备中的情况,确保达到亮度要求。
