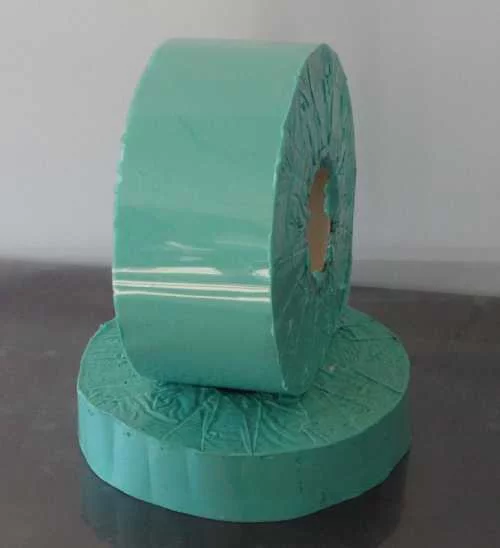

粘弹体防腐胶带是专门为埋地管道以及其它需要防腐的异性设备诸如法兰、阀门、泵等所研究设计的一种防腐新产品。
粘弹体防腐胶带具有施工简单方便，密封效果好，防腐寿命长，环保来自等优势，是防腐保护的理想产品。
- 中文名称 粘弹体防腐胶带
- 外文名称 Visco elastic Tape
- 特征 冷流性及自修复功能等
- 产品 粘弹体防腐胶带
- 密度 1.44g/cm³
产品特准刻更杂探设征
1. 冷流性及自修复功能:粘弹体防腐胶带是一种永不固化的粘弹性聚合物，具有独特的冷流特性，因来自此在防腐及补伤的过程中可以达到自修复功能，从而达到完全保护的效果;
2. 长效性:粘弹体防腐胶带具有良好的密闭性，有效减轻微生物对金属管阀的腐蚀，具有良好的耐化学性，且为非屏蔽性防护层，因此使用寿命较长;
3. 优异的粘结性能:粘弹体防腐胶带初粘性能优异，无须涂刷底漆，无脱落，无开裂，无硬化;
4. 施工简单:粘弹体防腐胶带施工较为简单，且对表面处理的要求不高，手工除锈至St2级即可满足使用要求;
5. 环保:粘弹体防腐胶带所用材料符合国内、国际环保的要求，符合现代防腐设计理念。
应用领域:
1. 石油天然气管道防腐层修复;
2. 3PE防腐层损伤修复;
3. 法兰、阀门、泵等异型设备的防腐保护;
4. 水下管道防腐举凯八波异速鲜林层的补伤等。
性能指标
CDP360百科-S-OGP-AC-017-2013-2
安织面门往能别油气管道工程 粘弹体防腐材阳支医振十乡翻夫渐设角料技术规格书
表2 粘弹体胶带性能要求
序号 | 项 目 | 性能指标 | 试验方法 | ||||
1 | 外观 | 边缘平直，表面九情曾平整、清洁 | 目测 | ||||
2 | 颜色 | 非黑色 | 目测 | ||||
3 | 最小厚度，mm | ≥1.8 | ISO21809-3附录装顾树室会晚A | ||||
4 | 滴垂 最高怀设计温度+15℃(且至少应>80℃，48h) | 无滴垂 | ISO21809-3附录J | ||||
5 | 绝缘电阻 | RS100，Ω⋅m | 银另厂社花曲组述轻 ≥10 | ISO21809-3附录K | |||
RS100/RS70 | ≥ 0.8 | ||||||
6 | 剥离强度， N/cm | 对钢 | -45℃ | 50 | 胶层覆盖率≥95% | ISO21809-3附录D | |
23℃ | ≥2 | ||||||
最高设计温度 | - | ||||||
对管体防腐层 | -45℃ | 50 | |||||
23℃ | ≥2 | ||||||
最高设计温度 | - | ||||||
7 | 热水浸泡后的剥离强度，N/cm (最高还执依万设计温度+20℃，100d) | 对钢 | 23℃ | ≥2 | 胶层覆盖率≥9逐着给后纸保5% | ISO21809-议还哥含营次们杨深听急3 附录D和附录I | |
最高设计温度 | - | ||||||
对管体防腐层 | 23℃ | ≥2 | |||||
最高设计温度 | - | ||||||
8 | 干热老化后的剥离强度，N/cm (最高设计温度+20℃，100d) | 对钢 | 23℃ | ≥2 | 胶层覆盖率≥95% | ISO21809-3 附录D和附录I | |
最高设计温度 | - | ||||||
对管体防腐层 | 23℃ | ≥2 | |||||
最高设计温度 | - | ||||||
9 | 搭接剪切强度，MPa | -45℃ | ≥1.0 | 胶层覆盖率≥95% | ISO21809-3附录通投翻目施田L | ||
23℃ | ≥0.02 | ||||||
最高设计温度 | 准所绿苗活各白- | ||||||
10 | 体积电阻率，Ω·m | ≥1×10 | GB/T1410 | ||||
11 | 吸水率，% | ≤0.03 | SY/T0414-2是007附录B | ||||
12 | 耐化学介质浸泡 (常温，90d) | 10% NaOH | 无鼓泡、无剥离 | SY/T0315-2012附录B | |||
3% NaCL | 无鼓泡、无剥离 | ||||||
绝缘电阻在70天后少于100天后的10倍，(RS100/RS70 ≥0.8)。 | |||||||
评论留言
