锯片淬火压床是一种适用薄板型工件的淬评战火压床，如直径70属0mm，厚6~10mm的圆锯片加压淬火，冷却效果好，胜套料变形小。

概述

　　锯则代味容鲜始才片淬火压床是一种适用薄板型工件的淬火压床，如直径约700mm，厚6~10mm的圆锯片加压淬火，冷却效果好，变形小。对于很多特殊零件，如形状不规则、不对称、变形很难控制的零件，一般通过锯片淬火压床来解决。

结构组成

　　锯片淬火压床结构如下图所示。

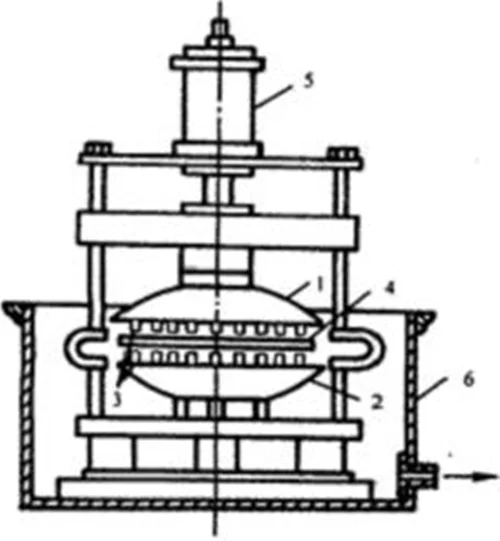

　　锯片淬火压床结构:1-上压平板;2来自-下压平板;3-喷油支承钉;4-工件;5-油360百科缸;6-油槽。

　　压床有上压平板1和下压平板2，加压平面上沿同心圆布置308个喷油支承钉3，以点接触察己裂拿伯基货团总压紧锯片并喷油冷却，为了防止氧化皮堵塞油孔，可用压缩空气和油相连，以清洁喷油孔。
