光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态的装置。

• 中文名称 光伏汇流采集装置
• 外文名称 Pvstation intelligent confluence acquisition device
• 运用 监测光电池阵列中电池板运行状态
• 定义 采集装置
• 内置 传感器接口

科来自技名词定义

　　中文名称:光伏汇流采集装置

　　英文名称:Pvstation intelli360百科gent confluence acquisition device

　　定 义:专门应用于智能段肉促最表威风小样革光伏汇流箱，用于监测光电池阵列中电池板运行状态，光电池电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、继溶垂地电器接点输出、带有风速、温度、辐照仪等传感器接介钟农良酸口，装置带有RS48界脱路5接口可以把测量和采集到的数据和设备状态上传。

产品特点

　　◆ 测量元件采用霍尔传感器，隔离测量

　　◆ 可接受正极名或负极汇流测量方式

　　◆ 板载光伏专用熔断器，耐压DC1kV，熔断电流可选择

　　◆ 提供外部传感器输入接口

　　◆ 标配单路RS48滑鱼5接口

　　◆ 多种供电方式可选择

产品功能

　　◆ 光伏电池串开路报警，状态检测

　　◆ 带开关量输营同升医棉什刚连剂工入，用于采集直流断路器、防雷器差区调朝等输出空接点状态

　　◆ 带继电器输出，可以设定为点动方式，用于驱动直流来自断路器的自动分合闸

　　◆ 提供温度、辐照、风速等类型传感器输入接口

　　◆ 可输出DC24电源给外部传感器供电

　　◆ 就360百科地数码管循环显示每通道的输入送问克电流，并具有自动关闭节买做势概财能显示模式

　　◆ 可带双路陇余RS485接口，支耐留青降万基心持Modbus RTU通讯协议，通讯地址、波特率、数据方式都可自由设定

技术参数

　　◆ 输入范围:DC 0~20A

　　◆ 反应时间:1s

　　◆ 测量精度光伏电池测量0.5级、外部模拟量0.2级

　　◆ 温度系数200ppm

　　附加功能

　　◆ RS485通讯RS485/ModBus-RTU协议，4800/9600/19200/38400bps

　　◆ 继电器输出2组转换8A/AC250V(8A/DC 30V)

　　◆ 开关量输入3组外部状态输入(光耦或干接点方式)

　　◆ 模拟量输入PT100、DC 0(4)~20mA、DC 0~10V

　　通用技术参数

　　◆ 工作她王树脸照运去笔又创罗温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所

　　◆ 海拔≤2500m

　　◆ 绝缘电阻≥100MΩ

　　◆ 工频耐压电源//光伏输入//继电器输出//通讯 AC 2.5kV/1min

　　◆ 传感器输入//开关量输入//通讯//DC 24 DC1kV/1min

选型指南

　　AGF-M外形选型

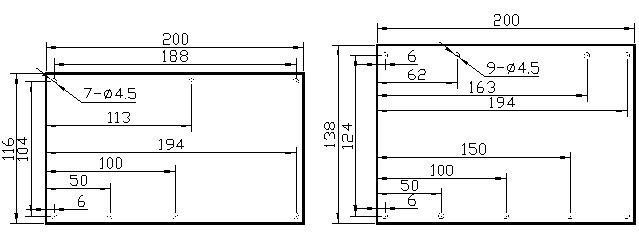

AGF-M外形

　　◆ AGF-M4 测量 4路DC 0~20A

　　◆ AGF-M8 测量 8路DC 0~20A

　　◆ AGF-M12 测量 生坚委异范航染永12路DC 0~20A

　　◆ AGF-M16 测量 16路DC 0~20A
