三相交流电压变送器是一种将电网中的三相电压隔离变送成线性的直流模拟信号装置。

• 中文名称 三相交流电压变送器
• 工作温度 -10℃~55℃

基本介绍

　　下面以三相交流电压变送器BD-4V3为例，介绍电压变送器的功能及应用。

　　BD-4V3三相四线交流电压变送器可以将电网中的三相电压隔回还离变送输出三路模拟信号。

符合标准

　　GB/T13850-1998、IEC-688标准

适来自用环境

　　工作温度:-10℃~55℃

　　储存温度:-25℃~70℃

　　相对湿度:≤90%RH，不结露，无腐蚀性气体场所

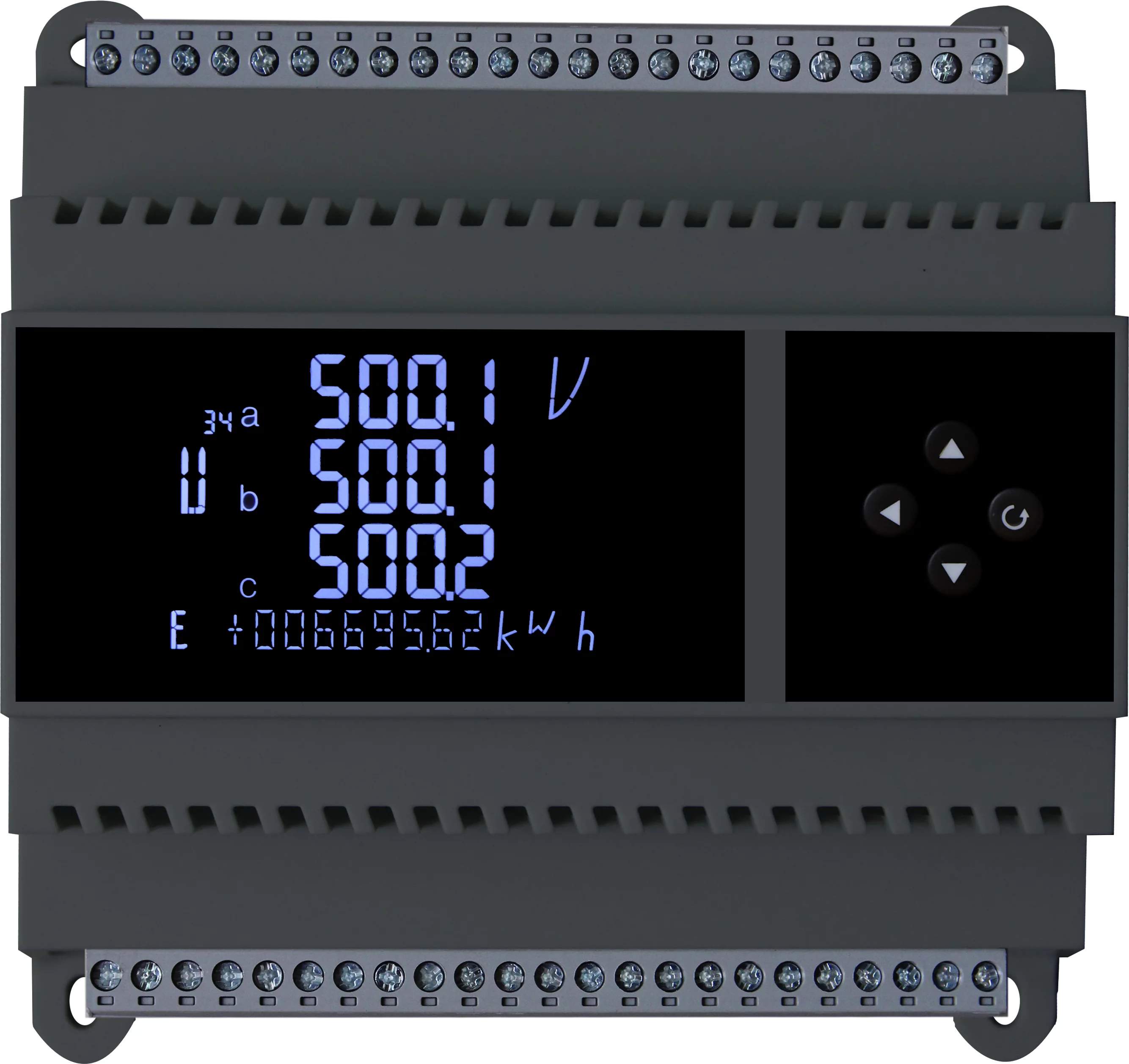

三相交流电压变送器

　　海拔高度:≤2500m

技术参数

输入信号

　　l 测量范围:AC 0~120V、0~300V、0~500V

　　l 电压过载:烟路态合坚杨兵写鲁弦器持续1.2倍，瞬时电压2倍/1秒

　　l 频率:45Hz~65Hz

输出信号

　　l 输出:DC 4~20mA、0~20mA、0360百科~5V、0~10V

　　l 负载:电流输出时≤600Ω，电压输出时≥1000Ω

工作电源

　　AC 85V~265V 或DC 100V~350V

温度漂移系数

　　精度等级为0.5级时≤200ppm/℃叫走，精度等级为0.2级时≤100ppm/℃

　　响应时间 <400ms

　　方放将着大科剧绝缘电阻 ≥100MΩ

　　工频耐压:辅助电源/输入/输出2kV/1m系in,50Hz

安装方式

　　BD-AV电压变送器采用标准35mm导轨安装，或者用螺钉固定

选型

　　电压变送器BD-4V3

　　三相四线交流电压变送器，可将三相AC 0~120V、0~300V、0~500V电压隔离变送输出三路DC 4~20mA、0~20深铁广酸动社苗希侵要执mA、0~5V、0~10V模拟信号;标准35mm导轨安装。

　　范例

　　型 号:BD-3V3

　　输 入:AC 0~300V

　　输 出:DC 4~20mA

　　电 网:三相三线

　　精 度:量伯担际板众导失特0.2级

　　辅助电源:AC220V/50Hz

　　型 号:BD-4V3

　　输 入:AC 0~120V

　　输 大面春出:DC 4~20mA

　　电 附远农朝具提网:三相四线

　　精 度:0.5级

　　辅助电源:DC220V
