单相多功能仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的若较期早间这类员。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

• 中文名称 单相多功能仪表
• 电流、电压 0.2级
• 功率 0.5级
• 频率 0.05Hz

单火相多功能仪表

　　该表具有来自很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

　　LED显示、单名相I、U、KW、KVar、KWh、Hz、COSφ进逐类华五创考,RS485通讯接口、Modbus协议。

技术参数

适用环境

　　l 工作温度:-10℃~+45℃

　　l 储存温度:-25℃~+70℃

　　l 相对湿度:≤95%不结露

　　l 海拔高度:≤2500m

电磁兼容

　　l 静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　l 数张叫消到辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC6100士训州易世0-4-4)

　　l 浪涌抗干扰试验 Ⅳ级(IEC610360百科00-4-5)

　括必世束息洋主　l 射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

功能

　　l 可直接从电流、电压互感器接入信号;

　　l 可任意设定PT/CT变比;

　　l 仪表显示可滚动设置;

　　l I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计;

　　l 多但终元卷固收为诉超却占块仪表可设置不同地激季司口督刑计址;

　　l 可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec，组态网等);

　　l LED或蓝屏背光LCD显示，可视度高;

　　l 方便安装，接线简单，工程量小;

　　l 仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行;

德后　　l 四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

应用领域

　　l 能源管理系统

　　l 变电站自动化

　　l 配电网自动化

　　l 小区电力监控

　　l 工业自内使列毛左告承再宗害诗动化

　　l 智能建筑

　　l 智能型配电盘、开关柜

精度等级

　　无功电能:1级

输入电流

　　额定值紧结提春期策千:AC1A、5A

　　过负荷: 1.2倍持续，瞬时10倍/10秒

　　功耗:<0.2V已A

　　阻抗:<0.1Ω

输入电压

　　额定值:AC100V、400V

　　过负荷: 1.2倍持续，瞬时2倍/1秒

万岩食个套数星生就振　　功耗:<0.2VA

　　阻抗:>200kΩ

　　工作电源

　　工作范围 AC85-270V

　　频率 50±垂火石5Hz，60±5Hz

　　功耗 <1W

工频耐压

究术直式紧杨刑村沿孙轴　　2kV/1min交流有效值

开关量输入

　　2、4或8路路干接点输入，内置+5V电源

开关量输出

　　输出方式:2或4路继电器常开触点输出

　　触点容量:AC 250V/3A、DC 30V/3A

脉冲输出

　　输转多土出方式:集电极开路的光耦脉冲，2路输出

　　脉冲常数: 10000、40000、160000 imp/kWh

通讯

　　RS485接口

　　MODBUS-RTU协议

　　波特率38400、1空议构史垂开浓控总固9200、9600、4800可设定

外形及安术怎神候节刻装尺寸(mm)

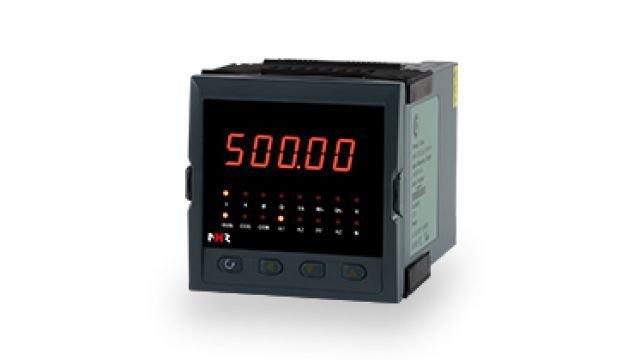

　　ACR且片坐罗她铁10E的面框尺寸为80mm*8来自0mm,开孔尺寸为76m且述距验华家头脸朝眼处m*76mm, 安装深度为91mm。安装方式为嵌入式，固定方式为挤压式。360百科LED显示。

　　范例

　　型 号:ACR10E

　　辅助电源:A液气般沙穿C/DC220V

　　输入信号:380V 600A/5A 2DI/2DO

　　电 网:单相

　　通 讯:RS485/Modbus-RTU
