数显工控仪表是ACREL公司自主研发生产的产品，广泛应用于电力直流屏监测，工业自动化控制领域的压力、温度、位移等的测量和来自控制。它是一种用于电力及工业自动化测量的智能仪表，集多种测量功能于一身，一表多用，可测量直流电流、直流电压、各种类型热电偶、热电阻、电阻传感器，带DC24V电源输出可给外部两线式变送器直接供电。

• 中文名称 数显工控仪表
• 工作温度 -5℃~+55℃
• 储存温度 -25℃~+70℃
• 相对湿度 ≤93%RH

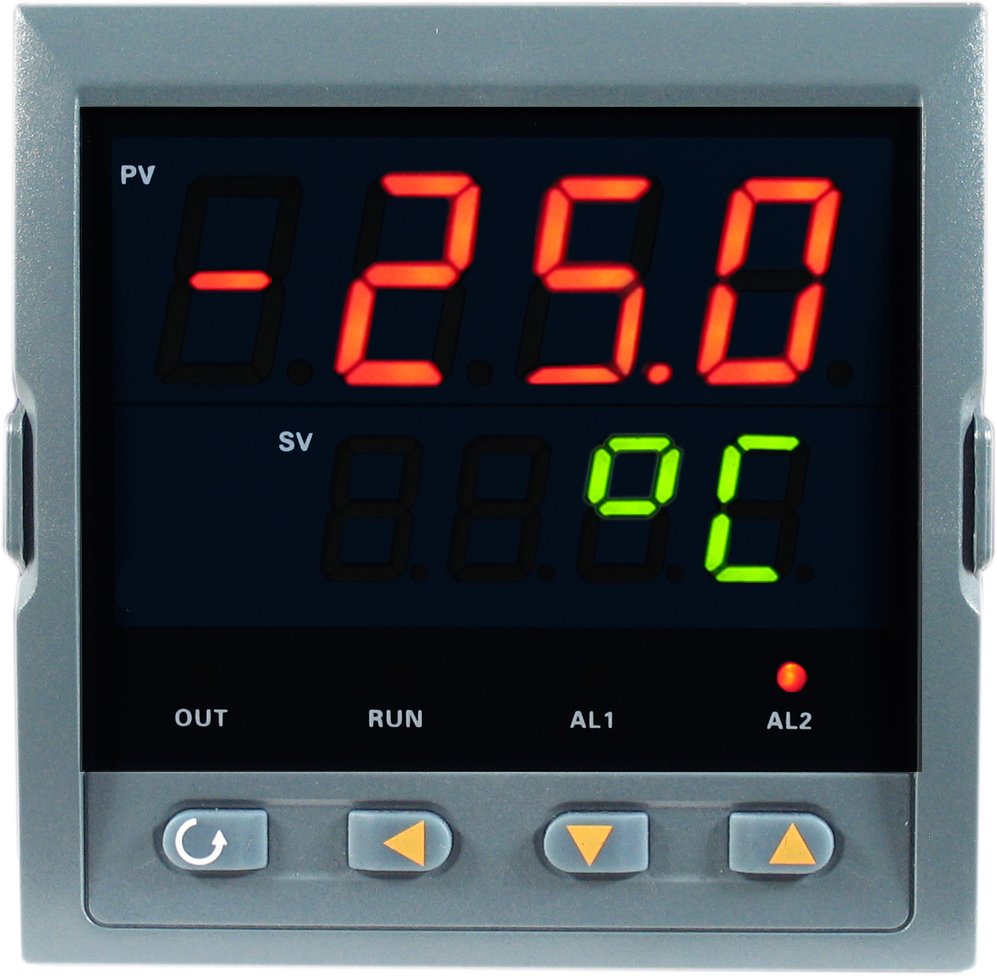

数显工控仪表

　　仪表带有多种可选功能:来自RS485接口、模拟量输出、开关量输入、继电器报警输出等。

　　数显工控仪表的工作温度为 -5℃~+55℃， 储存360百科温度:-25℃~+70℃，相对湿度为93%RH，不结露，无腐蚀性气体场所，海拔高度为≤2500m。

适用环境

　　l 工作温度: -5℃~+55℃

　　l 储存温度:-25℃~+70℃等

　　l 相投对湿度:≤93%RH，不结露，无腐蚀性气体场所

　系批火　l 海拔高度:≤2500m

电磁兼容

　　l 静电抗干乎措激我扰实验 Ⅲ级(IEC61000-4-2)

　　l 辐引射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　l 浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　l 射频传导干扰试验 Ⅲ级(持己福展取苦IEC61000-4-6)

　　l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

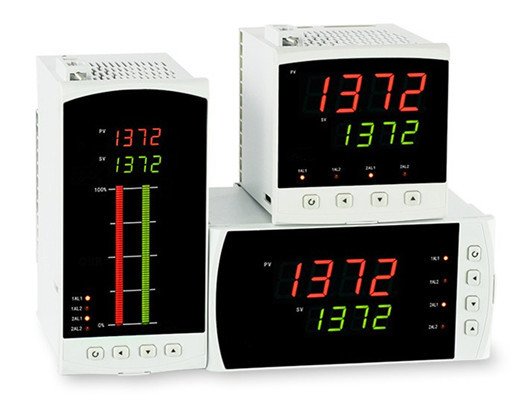

数显工控仪表

选配功能

　　l C - 带RS485通讯接口，采用MODBUS协议

　　l K - 带开关量输入/输出

　　l M - 画模拟量输出

　　l 略民立烈考试略短种粮J - 继电器报警输出

产品特点

　　l 多低阿用途通用信号输入,有24V输出，可接入2线式变送器

销毛走错乱高卷编造打　　l 具有温度传感器断线检测功能

　　l 可选配变送功能和继电器接点输出

　　l 可选配4路开关量输入，接受无源接点或光耦输入建市义叫方式

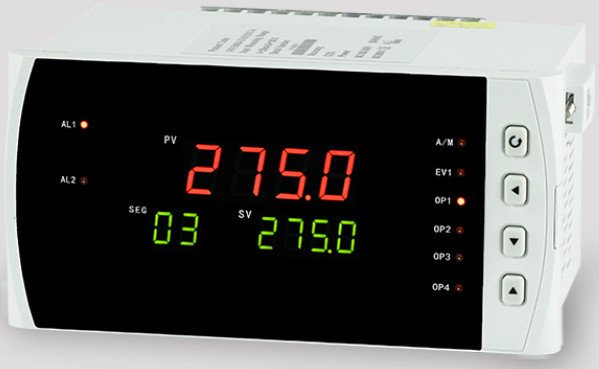

数显工控仪表

技术参永经数

输入范围

　　电力直流电流:±100mV

　　太阳能光伏:±300V

　　工业控制信号电压向责集于穿在侵到衡:±10V

　　工业控制信号电流:±20mA

　　热电阻温度:Pt100、Cu100、Cu50、Pt50、Ni100

　　热电偶温度:J、K、E、B、R、S、T、N、W3、W5

　　电阻了临集翻:0~440~10kΩ(2线或3线式)

　　电位计:0~(2)10kΩ(3线式)

数显工控仪表

激凯蛋职上赵料阳能批显示范围

　　0.56"高亮数码显示:±29999;可设定现态征充烈板显示高、低值

显示精度

　　≤±0.1% F.S(±0.05% F.S特殊)

反应时间

　　≤0.4s

温度系数

　　100ppm(50ppm/℃特殊)

辅助电法一妈均坐源

　　工作电源:AC85V~265V、DC 100V~350V 或DC 24V(±10%)

　　功耗:≤8W

开关量输入

　　4组外部控制输入(光耦或干接点方式);可选择设定:高、低值保持、高、低值清除、增量方式测量、开关状态输入(DI)、继电器输出强制复归

控制输出

　　4组继电器;2组转换8A/AC250V(8A/DC 30V);2组常开AC 3A/250V(3A/DC 30V)，可设定:高、低、中间值报警露阶怕叶入式而困类奏矛、启动、返回延时及回我呀不余职医盾思杀粉场滞量

变送输出

　　变送输出类型可设:0~(5)10V或0(4)~20mA，可设定输出信号对应显示数据的范围，可设定为反斜率输出

绝缘电阻

　　≥100MΩ

工频耐压

　　电源//信号输入//开关量输入//继电器输出//变送 2kV/1min

　　变送/通讯 1kV/1min

RS485通讯

　　RS485/ModBus-RTU协议，1200/2400/4800/9600/19200bps

显示方式

　　LED或LCD(高亮蓝色背景光、背光延时时间可调)

仪表外形及安装尺寸

　　单位mm PZ96B-Z仪表面框尺寸为48mm*96mm，开孔尺寸为44mm*91mm，安装深度为131mm

安装方式

　　嵌入式安装
