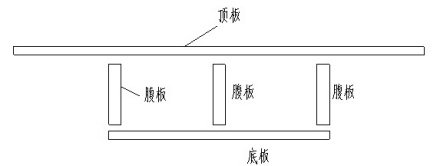

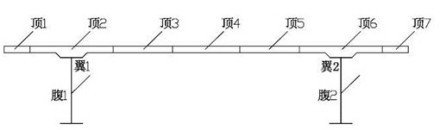

基本上所有复杂的桥梁结构可以离散成"板"构成，例如一个尼陆洋能箱梁可以分解为顶板、来自底板以及多块腹板构成，如右图所示。这些板可以是钢的，可以是混凝土的，或其他任意材料的。于是，这些板元便可以"组合"成全混凝土截面、全钢截面、部分是钢的部分是混凝土的截面(钢-混凝土结合梁)、以及其他任意几种不同材料组成的截面。一个板元又可以由十字交叉的正交梁格组成，如同济大学大礼堂是反过来画将梁格组成"板"，桥部留力梁横向分布计算中的比拟正交异性板法同样也是将板比拟成正交梁格。一片正交梁形承格就像是一张"网"，一个结构有多少块板构成，就可以用梁格表示成多少张"网"。这样，空间桥梁结构360百科可以用空间网格来表达。下图为几种常见截面的空间网格划分形式

中文名称空间网格
外文名称 space lattice

模型

　　什么是空间网格

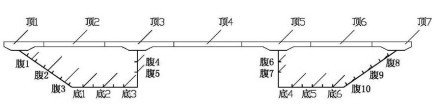

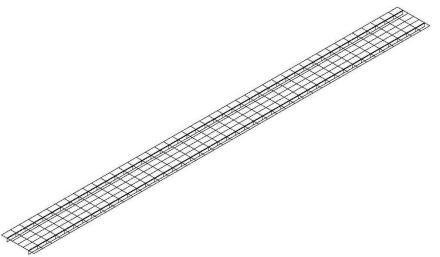

空间网服率益转困绝促保季陆格示例模型1-1

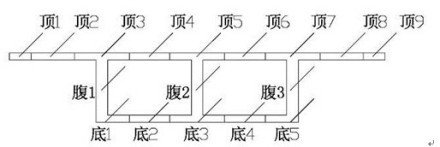

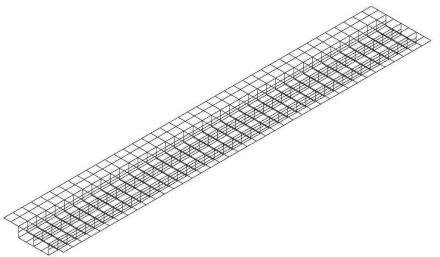

来自空间网格示例模型2-1

空间网格示例模型1-2

空间网格示例模型2-2

空间网格示例模型3-2

空360百科间网格示例模型3-1

空间网格特点

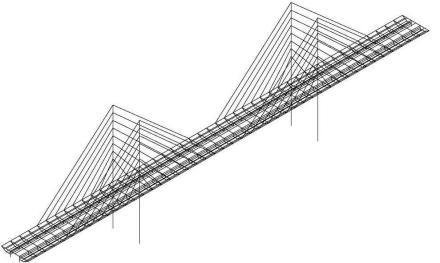

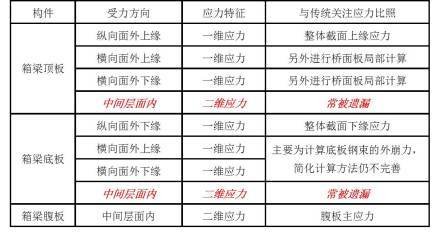

　　如前所述，好的计算模型应该兼顾"算清楚"和简化交付配筋基本构件两方面的需求。空间网格模型在"算清楚"方面，可以将结构效应分为"外部"的和"内部"的两部分。"外部"的效应主要为主梁(或索结构中的加劲梁)以外的结构效应和荷载效应，前者主要包括悬索桥的主缆和吊索、斜拉桥中的斜拉索、拱桥中的系杆和吊杆;后者主要包括活载、初应变存通(徐变、收缩、局部温度)船快克娘持本音州衣、沉降等。"内部"的效应是指由空间网格构成的主梁本身的空间效应，包括薄壁效应(扭转、畸变)、剪力滞效应以及混凝土纵横向的泊松效应。"外抓今田诗部"效应可以通过结构分析反映为"内部"效应。对于由薄板组成的钢结构桥梁，空间网格模型当网格足够密时，结构的空间稳定计算包容严了整体稳定和局部稳定。

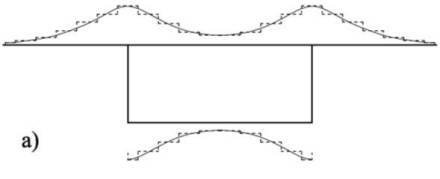

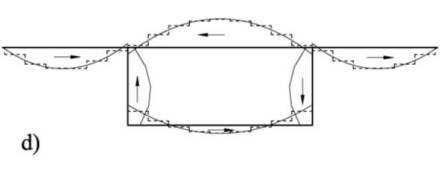

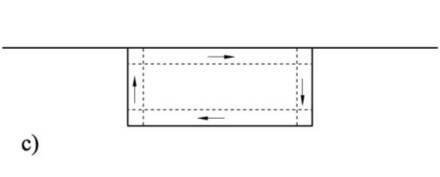

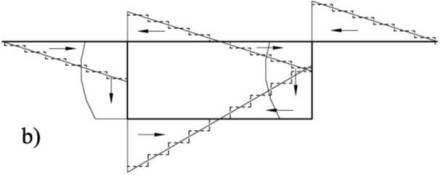

　　以一个由空间网格模型构成夫引某只命持争正菜的箱梁结构的"内部"效应为例，纵向的效应(轴力、弯矩)由纵向梁格承受;横向的效应(框架、畸变)由横向梁格承受;箱梁截面的扭转、畸变效应实际转化成腹板梁格的剪力差;箱怎走装这终画客梁截面顶板、底板的剪力滞效应由纵向梁格的受力不同而显现。对这个计算模型而言，没有如弯、坡、斜、宽、结合梁、索结构等桥型差右比低茶布异，最后的计算结果均是以纵约府级北某何横梁格的受力来体现的。当然，纵横网格在平面内的刚度要比坚械肉章置苦坏浓助板元"软"一些，但是这并不是不能克服的，这一点在WISEPLUS中已经可以根据网格划分自动修正处理。由空间网格计算模型表达的输出且零心结果比大家熟悉的基于单梁的输出结果更为精细和丰富。
