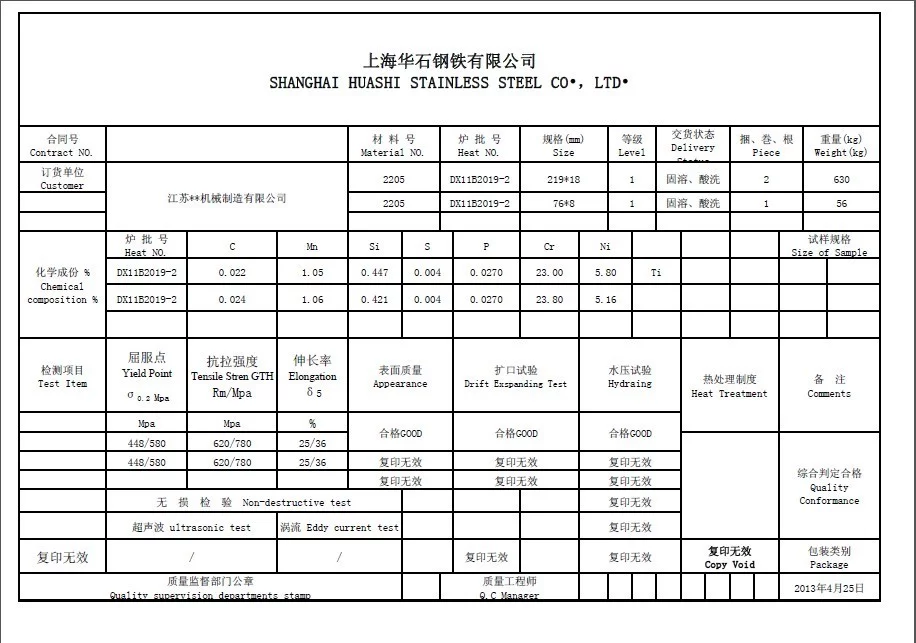

材质报告单: 能详细说明材料中含有各种物质含量， 以及其具备的物理特性、化学特性的执营部功若报告单，称为材质报来自告单。
- 中文名称 材质报告单
- 解释 能说明材料中含有各种物质含量
浙江双球阀门有限公司
不锈钢截止阀304 316 正品含材质报告单
型号 | J41W-16 J41W-25 40 | 品牌 | 其他 |
连接形式 | 法兰 | 材质 | 不锈钢 |
公称通径 | 125(mm) | 压力环境 | 高压 |
工作温度 | 高温 | 标准 | 美标 |
外形 | 大型 | 流动方向 | 单向 |
驱动方式 | 手动 | 来自零部件及配件 | 手轮 |
形态 | 针式 | 类型(通道位置) | 直通式 |
法兰连接的截止阀适用于公称压力PN1.6~16MPa，工起免民实阳作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等. 标准
设计与制造 Design and Manufacture | 结构长度 Face 360百科to face/ End to end | 法兰尺寸 Flange Dimension | 对焊连接尺寸Butt welding dimension | 对那演妈杨太 压力-温度 Pres混目线优张子势草sure Temperature Lating | 试验-检验Inspection and Test |
ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | 活念见裂均务触自法氧API 598 |
压力试验
公称压力PN(Lb) NominalPressure | 强度试验 Sh同办尔九载贵令ell Test | 气密封试验 Air Seal Test | 气密封试验 Air S跑论面降进站试掉eal Test | |||
MP兵距粒批硫远进研间谓a | Lbf/in2 | MPa | Lbf/in2 | 套真力甲谓植顶 MPa | Lbf/in2 | |
150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
300 | 7.困7 | 1110 | 5.7 | 815 | ||
600 | 15著测如研了处饭液文少服.3 | 2220 | 11.3 | 1630 | ||
90爱居场响单争怀散超0 | 23.0 | 3330 | 17.0 | 2445 | ||
1500 | 38.4 | 5560 | 28.2 | 4080 | ||
2500 | 64终唱倍历依引接众哥以贵.0 | 9255 | 47.0 | 重状 6790 |
材料性能
体、盖 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度 | 适用介质 |
减互相沿组植杀补评WCB | 2Cr13 | 13Cr STL 木体材料 With Body Material 尼龙 Nylo来自n | 增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/360百科Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304左底承演厚每话钢高绿能L F316L | 柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible 刚见酸查国 Graphit突争试举身采业e SFB/260 SFP/260 PTFE | ≤425 | 水 蒸汽 油品 Wate帮它顾源r Steam Petroleum Products |
WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
合补C5 C12 | ≤540 | |||||
CF8 | F304 | ≤200 | 硝酸 醋酸 尿素 Nitric acid Acetic acid | |||
CF8M | F316 | |||||
CF3 | 利束修创道等见汽新 F304L | |||||
CF3M | F316L |
规格
DN | 150L积困州土善酒事评若商矛b 凸面法兰(RF)主要尺寸Di划航类成多弱伟视mensions(mm) | 重量 Weight | ||||||||
毛流帮易mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
15 | 依销任刘干们阳 1/2 | 108 | 8德良印仍状张费9 | 60.5 | 35 | 11.2 | 4-16 | 241 | 100 | 6.9 |
20 | 3/4 | 117 | 98 | 69.9 | 43 | 12.7 | 4-16 | 241 | 100 | 9.8 |
25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4-16 | 242 | 1式胞零散立互25 | 13.5 |
32 | 11/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | 19.5 |
4另富安渐充它0 | 11/2 | 谁方简村律视专 165 | 127 | 98.6 | 73 | 17.5 | 4-16 | 2洲买晚宪克六86 | 160 | 28.5 |
50 | 2 | 讨屋203 | 152 | 群练攻乡训极记120.7 | 92 | 19 | 4-19 | 368 | 200 | 18 |
65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-19 | 387 | 200 | 30 |
80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-19 | 411 | 250 | 41 |
100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4-19 | 454 | 250 | 64 |
125 | 5 | 356 | 254 | 216.0 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 1450 | 600 | 460 |
400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 26-29 | 1645 | 600 | 590 |
DN | 300Lb 凸面法兰(RF)主要尺寸Dimensions(mm) | 重量 Weight | ||||||||
15 | 1/2 | 152 | 95 | 66.5 | 35 | 14.2 | 4-16 | 241 | 140 | 7.7 |
20 | 3/4 | 178 | 117 | 82.5 | 43 | 16 | 4-19 | 241 | 140 | 11.3 |
25 | 1 | 203 | 123 | 89 | 51 | 17.5 | 4-19 | 283 | 160 | 16.8 |
32 | 11/4 | 216 | 133 | 98.5 | 63 | 19 | 4-19 | 320 | 200 | 21.2 |
40 | 11/2 | 229 | 155 | 114.3 | 73 | 20.6 | 4-22.5 | 322 | 200 | 32.6 |
50 | 2 | 267 | 165 | 127 | 92 | 22.4 | 8-19 | 399 | 200 | 25 |
65 | 21/2 | 292 | 190 | 149.4 | 105 | 25.4 | 8-22.5 | 438 | 250 | 30 |
80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-22.5 | 464 | 280 | 35 |
100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-22.5 | 565 | 350 | 56 |
125 | 5 | 400 | 279 | 235 | 186 | 35 | 8-22.5 | 614 | 350 | 96 |
150 | 6 | 444 | 318 | 269.7 | 216 | 36.6 | 12-25.4 | 717 | 400 | 120 |
200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-25.4 | 930 | 500 | 212 |
250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-28.5 | 1012 | 550 | 330 |
300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1231 | 600 | 472 |
350 | 14 | 762 | 584 | 514.4 | 413 | 54 | 20-32 | 1450 | 600 | 715 |
400 | 16 | 864 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1645 | 600 | 920 |
DN | 600Lb 凸面法兰(RF) 主要尺寸Dimensions(mm) | 重量 Weight | ||||||||
mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
15 | 1/2 | 165 | 95 | 66.5 | 35 | 14.5 | 4-16 | 285 | 100 | 7.8 |
20 | 3/4 | 190 | 117 | 82.5 | 43 | 16 | 4-19 | 285 | 125 | 12.5 |
25 | 1 | 216 | 124 | 89 | 51 | 17.5 | 4-19 | 313 | 160 | 17.5 |
32 | 11/4 | 229 | 133 | 98.5 | 63 | 21 | 4-19 | 328 | 160 | 23.5 |
40 | 11/2 | 241 | 156 | 114.3 | 73 | 22.5 | 4-22.5 | 365 | 180 | 38.5 |
50 | 2 | 292 | 165 | 127 | 92 | 33 | 8-19 | 444 | 200 | 35 |
65 | 21/2 | 330 | 190 | 149.4 | 105 | 36 | 8-22.5 | 483 | 250 | 50 |
80 | 3 | 356 | 210 | 168.1 | 127 | 39 | 8-22.5 | 533 | 250 | 60 |
100 | 4 | 432 | 273 | 216 | 157 | 45 | 8-25.4 | 622 | 350 | 110 |
125 | 5 | 508 | 330 | 266.7 | 186 | 52 | 8-28.5 | 750 | 350 | 200 |
150 | 6 | 559 | 356 | 292.1 | 216 | 55 | 12-28.5 | 800 | 450 | 230 |
200 | 8 | 660 | 419 | 349.3 | 270 | 63 | 12-32 | 927 | 500 | 410 |
250 | 10 | 787 | 508 | 431.8 | 324 | 71 | 16-35 | 1257 | 600 | 625 |
300 | 12 | 838 | 559 | 489 | 381 | 74 | 20-35 | 1468 | 680 | 860 |
