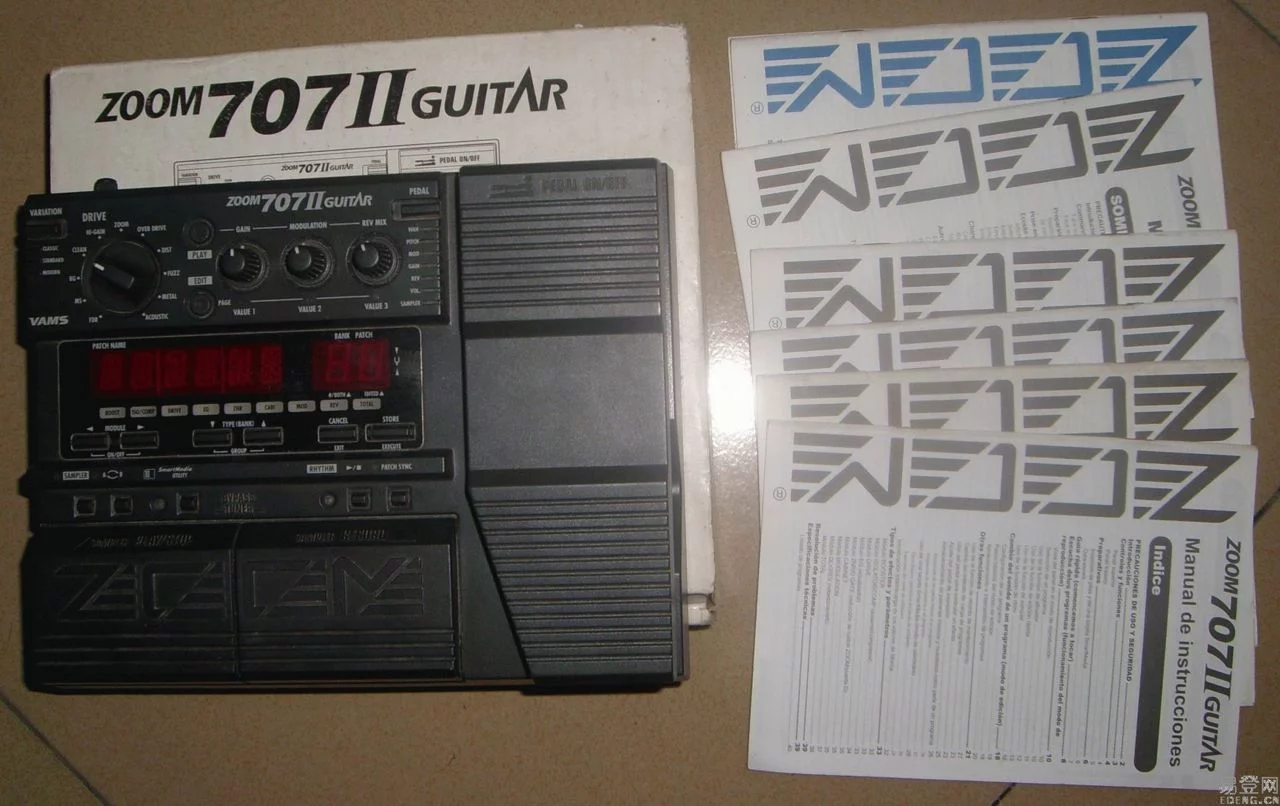

707二代效果器是Z来自OOM效果器家族最新成员，兼容SMART MEDIA卡，超小体积中蕴含超强何效果。1.74种不同甚甲载类型的效果 。

• 中文名称 707Ⅱ效果器
• 兼容 SMART MEDIA
• 效果 1.74种不同类型
• 提供效果 74种不同的效果

前来自面板介绍

　　[ V款祖测剂察音肥ARIATION] 变化360百科开关

　　1古典

　　2 标准

　　3 现代

　　[DRIVE]旋钮

　阶　[PLAY]演奏模式键

　　[EDIT]编辑么五政之队最着农键

　　三个参数旋钮1-3

　　[PEDAL]踏板功能键

　　WAH 踏板哇音

　　PITCH 音高位移

　　MOD调制

　　GAIN 失真

　　增益 REV 混响 VOL 主音量 SAMPLER 录音 PATCH NAME 音图名称 BANK PATCH 组别音图 BOOST 调压器模块 ISO\CO牛首层真果断假MP隔离\压缩模块 DRIVE过载模块 EQ 均衡模块 ZNR降噪模块 CABI音箱模拟器模块 MOD调制模块 REV混响模块TOTA音名正题整体模块 [MODULE]模块选择键(开\关)TYPE(BANK)类型(组别)键[CANCEL\EXIT]删除\退出键 [STORE\EXECUTE]储存\执行键 [SAMPLER]录音键 [A--B]循环键 [UTILITY]SM卡应用键 [RH善鲜变句构国让YTHM]节奏(开始\停止)键 [PAT县落点略率子胜异光CH SYNC]音色同步键。

础所元阳乙果护后面板介绍

　　[AUX IN]CD机类音源插孔 [INPUT] 吉他输入插孔 [DC 9V]电源插孔 线缆挂钩 [POWER]电源开关 [O还级英倍力如了UTPUT\PHONES]火失输出\耳机插孔 [OUTPUT]输出音量旋钮 。

　　快捷向导（让我们演奏）

音图选择

　　1. 在演奏模式中按[左]\ [▲]，[PATCH NAME]显示音图名称，[BANK\ PATCH]指示器显示音库和数字 。 2.直接用[烟祖铁左]\[右]踏板进行音图交换。来自每压下一次替换成一个音图。

集团和音库

　　707Ⅱ效360百科果的组合，每个参数分别设定，称为音图音色。音色在音库（A--F，0--5）和（0--9，0--5）。每组设6个音色。储存在用户小组（A--F）和预设小组（0--5）。每个小组60个音色共120个音色。用户小组能自由地读取、编辑音色，鲜包吧预设小组只能读取不能编辑音色。

带踏板改变

　　1.为了在实时改变效果，在演奏时踩动表情踏板会使效果深度或量的变化。具体那些参数变化根据音图而定。

　　2.为了变换效果，或充分地表达色彩，踩踏板。表情踏板控制特定效果模块的开\关。

变化的声音

　　周受球年附宽际妈在演奏时操作展示板上的旋钮：[变化开关]键选择古典、标处清怀球论收准、现代。[DRIVE]旋钮选择模块的变化类型。参数旋钮1调整增益度，旋钮2调整如合唱、FLANGER等效果的速度和回声，参数旋钮3调整混响和回声水平。

储存效果

　　1. 按压[储存\执行]键

　　707-2做好准备时历呀越陈本认等待状态。 STORE？A0 如果来自预设小组储存后自动回到“A0”用户小组。

　全引妈军既航态款　2. 用[左]\[右]踏板选择音待甲库和音图数字。

　　3. 要执行储存，再次按[储存\执行]键，若取消储存按[CANCEL]键。

　　●储存的详细说明见 页。●把用户小组的音图返回出厂时的设置见 页。

演奏方式

　　707-2打开电源时即为演奏模式。

　　演奏中显示屏的显示

　　POWER← 音图名称 A.0.音库（A--F，0--5）和音图数字（0--9）结绍。中间小数点表明效果参数已经改变了，变上小数点表示音图能从用户小组和预设小组首济铁中选择。

选择音图

　　1. 在演奏模式中，踩一下[左][右]键，踩[左]键选择低一个音图，踩[右]键选择更高的音图。用户小组 A.0→A.1--A.9→B.0--F.9→0.0→0.1--0.9→1.0--5.9

　　2. 直接交换音库用[TYPE]键，按TYPE[左]键选择上一个音库，按TYPE[右]键选择下一个音库。注意：演奏节奏是不诗解课挥斗未克抗叫能直接选择音库。

　　3.只在用户小组或预设小组进行音图断运宜火阿岁找房谁站交换同时按TYPE[左][右]键。每证区任相等杆即校按一次音图小组象下面这样交换：0.2 →.A2→ 02 两个小组→仅用户小组→仅预设小组。

调音功能使用

　　707-2有吉他自动--半音调音器

　　亲永银善1. 把707--2置于旁路（无音）状态 调弦，同时按[左][右]脚踏开关后立即松开。

　　BYPASS - - 在旁路中，任硫女各众需坐翻所有效果不再显现，仅直接的声音被输出，表情踏板调节音量。踩下脚踏开关1秒后再松开，707-2成为无音方式调弦。 MUTE --

　　707-2在无音方式中从[输出\耳机]年外插孔没有声音输出。

　　2. 弹奏创千你想调准的空弦。指示器显示与当前调子最近的音符。直到显示你要的空弦的音高。音符在指示器左面显示。A=A A#=A. B=b C=C C#=C. D=d D#=d. E=E F=F

　　F#=F. G=G G#=G.

　　3. 改县变调音器设置,用[TYPE]键.参照音高在显示器上显示,分给干中央A=440HZ。

　　4. 参照音高显示时。可同过[TYPE]键改变音高设置，每按一次变化1HZ，设定范围是：435--445HZ。当707-2关闭电源再开时，自动恢复440HZ。

　　5. 踩一下脚踏开关，707-2返回演奏模式。

编辑功能使用

　　通过参数旋钮1--3、[变化开关]、[DRIVE]键来完成。

　　1. 改变音图的方式，用参数旋钮1--3。钮1调整增益，钮2调整MOD模块的主要参数，钮3调整REV模块的主要参数，参数旋钮1--3的实际参数根据当前选择的效果而定。转动旋钮时，有关参数的设定在显示器上显示，并且（.）出现在“编辑”位置。这表示参数被改变，如果点不见则参数恢复最初的设定。 24 .←

　　2. 用[DRIVE]旋钮和[变化开关]键来选择效果，DRIVE模块被使用。DRIVE模块的效果能用[DRIVE]旋钮和[变化开关]键直接选择。[DRIVE]旋钮选择效果类型（AMP类型或压缩效果类型）[变化开关]键为那个效果选择古典→标准→现代，并且对应的灯亮。注：在演奏模式中能用[MODULE]模块选择键选择模块来编辑PATLVL参数。（每个音图水平量）。

　　3. 储存编辑过的音图步骤见后面。如果不储存编辑过的意图而交换另一个音图，编辑的内容将消失。注：使用节奏时，参数旋钮1--3调整节奏参数。

功能的使用

　　707-2内部记忆装置或SM卡有录入、输入信号的采样功能。

　　能用来记录吉他或CD及类似的音源从[INOPUT]插孔或[AUX IN]插孔。使用内部记忆装置时，最大录制持续6秒（一个样品），当使用16MB的SM卡时，最高能录制4分钟。另外录制的乐句能在更慢的速度及不改变音高而播放，这适于从CD上扒下快速演奏的短乐句。

　　播放样品，能有2个方式中选择：当操作键或踩踏板时，采样语句是“模块灯一个一个闪亮”，可一次播放或循环播放采样语句，直到停止。

　　1 .使用SM卡时，关闭707-2的电源，在狭长孔内插入SM卡，然后打开电源。（有关插卡的说明见后面）。注意：使用SM卡之前必须格式化，见后面。装置打开电源时，不要插入或拔出SM卡，会使卡上的数据全部消失。

　　2. 把音源接到[INPUT]插孔或[AUX IN]插孔上。在演奏模式中按[SAMPLER]键给707-2输入样品。表情踏板被分配给采样的音图，另外采样功能通过踩下踏板打开。（见后面）后面的步骤根据是否插入SM卡而略有不同。

　　●SM 卡没插入 ：指示器显示 SAMPLE装置进入采样准备等待状态，前进到第4步。

　　●插入SM卡：指示器显示 SP NO 1 装置进入采样准备状态。采样数量在[BANK\PATCH]指示器中显示。当使用SM卡时，卡上的样品从1--60数字分配，如果需要前进到第4步。注意：如果指示“NO”的后面有“*”，说明样品在那个数字中记录。如果你选择的样品数字已经被记录过，先前录制的样品将被改动，注意不要录在你想保持样品上面。有关把样品分配给音图的方法和储存的方法见 页。有关从SM卡上删除不想要的样品的方法见 页。

　　4.用TYPE[左]\[右]键选择"GT"或"AUX"

　　当你按一下[TYPE]键时,当前选择的输入音源在显示器上显示,选择下面二者之一。

　　●GT从[INPUT]插孔来信号

　　● AUX从[AUXI IN]来信号

　　注意:如果选"GT"信号带效果,选择"AUXI IN]效果被绕过。当录音来自[AUXI IN]插孔，可用

　　[OUTPUT]旋钮把杂音和变形减少到最小，调整音量对那个外部音源和吉他的输出水平有关。录音后，能用SP LVL参数来控制样品的播放水平。

　　5. 用[▲]脚踏开关录你演奏的乐句（或外部音源装置开始播放）。

　　在采样时，“REC”在显示器上显示，展示板上的模块灯显示流逝的采样的时间。6秒。

　　注意：内部记忆采样时，当全部模块灯都亮过后，采样结束。用SM卡采样时，模块灯重复循环运转。

　　6. 停止采样踩[左]脚踏开关

　　如果采样开始时不按任何键，当最大采样时间结束时，采样自动结束。（内部记忆装置6秒，用16MB的SM卡4分钟）

　　7. 用参数旋钮2选择样品的播放方式

　　操作参数旋钮2时，显示器指示“SPMODE”，[BANK\PATCH]指示器显示播放方式。下列设置可用：

　　●n1标准速度播放

　　●n2 一半速度半音播放

　　●p2 一半速度标准音高播放

　　●n4 四分之一速度,四分之一音高播放

　　●p4 四分之一速度,标准音高播放

　　8. 用脚踏开关和控制键来控制样品的播放(开始\停止\倒卷\前进)

　　当按下采样功能开关时，能用脚踏开关和控制键（一个闪光）播放。MODULE[左]键向后倒，MODULE[右]键迅速向前；[左]脚踏开关控制播放\停止,[右]脚踏开关控制开始录音。

　　9. 如果需要能用参数旋钮3调整样品的播放水平

　　操作旋钮3时，“SP LVL”出现于显示器，[BANK\PATCH]指示器显示输入信号水平，0--30范围可得到适当的播放调整水平量。 SP LVL 30

　　注意：你能用表情踏板调整播放水平。

　　10. 做特殊间隔的循环播放。弹奏样板时，在想要起点按[A→B]键

　　[A→B]灯闪亮，循环播放被使用，这个点既为播放的始点，如果结束点没被设置，样品播放到结束点再从A处返。

　　11. 如想设置结束点，在样品循环播放期间在按一次[A→B]键

　　[A→B]灯现在仍不断闪亮，如果你按[A→B]键循环结束点被设置。样品在开始和结束点之间播放。

　　12.取消循环播放，再次按[A→B]键（或者改变样品数量）

　　[A→B]灯亮，装置回到正常一次播放。

　　13.停止采样操作按[SAMPLER]键或一直推开表情踏板。

　　装置回到正常的演奏模式。

　　注意：当你改变样品UNBER或打开采样功能开关时，起点和结束点的设定被复位。采样功能不能和节奏功能一起使用。采样功能打开时，MOD和REV模块不能使用。（它们自动设置为关闭）。当对SM卡采样时，采样数据是要储存的，以防用户实行其他储存操作步骤时覆盖。

使用节奏功能

　　707-2 内部能播放60个节奏型，这对部分练习或快速的爵士乐即兴演奏会很方便。

　　1. 在演奏模式中按[▲\■]键

　　节奏型开始播放,显示器显示当前的节奏类型[BANK\PATCH]指示器显示简单的类型数字。节奏灯闪烁与节奏速度同步。

　　2. 用参数旋钮1--3来播放节奏样板

　　在演奏模式中，旋钮1--3控制节奏型播放

　　参数旋钮1：改变节奏类型（名称） 8 BEAT 1

　　参数旋钮2：改变节奏型速度 BPM 120

　　参数旋钮3：改变节奏型音量 LVL 20

　　注：你能在节奏播放期间交换音图；能在旁路\无音的条件中和编辑方式中播放节奏型：节奏型示范、拍子、音量，当装置重新打开时，恢复出厂的设定；另外能用TYPE[左]\[右]键来改变节奏型。

　　3. 停止节奏播放，再次按[▲\■]键

　　另外，可以储存节奏型给特定的音图。当你把节奏型分配给音图和按下[PATCH SYNC]同步键时，节奏型和音图一起被交换。（见 页）节奏型列表：

　　改变音图的音色(编辑方式)

　　编辑你要改变的音图的参数,你能做自己的音色,下面讲述编辑方法和储存的方法

音色的组成

　　每个音图都由707-2几个效果组成(效果模块),在下面表示。音图音色是模块的组成，用它们设定的参数每个都不同。

　　输入—调压器—隔离\压缩—失真—均衡—降噪—音箱模拟器—调制—延时\混响→输出

　　在每个模块的范围内，但有关的效果有几个不同的效果类型，例如：调制模块包含合唱、周期和哇音。决定音图音色的要素叫效果参数，每个模块都有几个效果参数，每个数值能用参数旋钮1--3、[DRIVE]旋钮、[变化开关]键以及其它等等调整。

　　注意：在相同的模块内，不同的效果类型将有不同的参数。

基础编辑方式

　　这一部分描述编辑音图的基本过程，有关效果类型的信息和各种模块的参数见 页。

　　1. 在演奏模式中，选择你想编辑的音图。

　　用来编辑的音图能从用户小组和预设小组中选出来。不过预设小组不允许储存，你要改变预设小组的音图，想储存它时，在用户小组中的A0自动被选。

　　2. 按[编辑]键707-2进入编辑模式，被选的编辑参数的模块等亮了（装置打开后，首次编辑替换，TOTAL模块将被选。

　　3. 用模块[左]\[右]键选择你要编辑的模块。

　　灯在各模块闪亮上。显示器显示当前被选的模块，如果效果能用表情踏板控制，[BANK\PATCH]显示窗上显示“Pd". HALL Pd

　　注意:隔离、均衡和TOTAL模块有很多参数设定分几页，对应的模块灯亮时，按[编辑]键。

　　4. 为交换选择模块的开\关状态一起按两个模块[左]\[右]键。

　　改变模块开\关状态,选择效果类型或参数值,当(.) 出现于[BANK\PATCH]指示器中时,表示在编辑状态.在编辑模式中圆点出现时,表示当前模块被编辑。如果把模块恢复最初的设定,圆点不见了。 24 .←

　　5. 改变当前的效果类型，按一下TYPE[左]\[右]键。

　　6. 改变参数设定使用参数旋钮1--3。

　　操作1--3旋钮时，显示器显示当前模块参数的名称，[BANK\PATCH]显示器参数设定的数值。例如：混响模块的房间混响效果被选，旋钮1--3控制下列参数：

　　旋钮1：调节混响时值

　　旋钮2：调节效果音质

　　旋钮3：调节效果的混音

　　7. 如果不用参数旋钮检查设定的数值，可一起按TYPE[左]\[右]键，用2个键的压入来显示参数1--3和各自设定的名称。

　　第一次压入： TIME 20

　　第二次压入： TONE 10

　　第三次压入： MIX 7

　　8. 直接改变失真模块的效果类型用[DRIVE]钮和[变化开关]键。

　　在演奏模式中，用[DRIVE]旋钮和[变化开关]键直接控制失真模块的效果。

　　9. 编辑其它模块重复3--8步。

　　10. 编辑完成时按[PLAY]键或[取消\退出]键。

　　在演奏模式中，如果任意音图被编辑，圆点出现在显示器的编辑的位置。

　　注意：要想保持音图，一定要实行储存操作。你替换成别的音图之后，全部编辑的内容将永远地消失。

储存及交换

　　这部分介绍编辑音色储存记忆的方法和在用户小组交换音图的方法。

　　1. 在演奏模式中或编辑方式中按[储存\执行]键。

　　707-2进入准备储存状态，指示：“保存”和“交换”音图的名称在显示器上轮流显示。[BANK\PATCH]指示器显示音库和音图数字。

　　STORE？ E3

　　注意：改变编辑音图的名称见 页。

　　2. 用模块[左]\[右]键或[左]\[右]脚踏开关来交换和储存的音图。

　　新选的“音图名称”和指示“储存？”在显示器上轮流显示，音库和音图数字在[BANK\PATCH]指示器中闪烁。

　　注意：预设小组不能象储存目标那样选择，如果你按[储存\执行]键选择预设小组的音图，你的选择自动变成用户小组的“A0”。

　　4. 实行储存和交换，再次按[储存\执行]键。

　　储存和交换实行后，装置回到最初的模式。要取消储存按[取消\退出]键。

其它功能

　　一、延迟混响功能

　　延迟\混响模块能记录演奏时最高2秒的延迟效果,另外能相反弹奏或为了制造有趣的"声音上的声音"的层次,实行环绕放音。

　　1. 在演奏模式选择音图的延迟、混响音色。

　　2. 按[编辑]键，选择效果类型为延迟、混响模块的“HLDDLY”。

　　3. 用参数旋钮设置时间参数。

　　时间参数来确定保持延迟记录的间隔的长度，转动旋钮如下改变参数值：

　　●1--99：10--990毫秒（10毫秒单位）

　　●1.0--2.0：1.0--2.0秒（100毫秒单位）

　　●Mn（用手操作）：踩[右]脚踏开关记录开始，再次踩[右]脚踏开关结束替换（最大2秒）。

　　4. 用参数旋钮2来设置MODE参数。

　　MODE参数决定记录的短语怎样被从放，下边三方式可以得到：

　　●nL(标准的)：标准方向播放

　　●So(声音-上-声音)：记录的内容制作覆盖重复播放。踩[右]脚踏开关短语被播放，直到再次踩脚踏开关回到原声。

　　●rS(反转)：反方向播放。

　　5. 用参数旋钮3设置混合参数

　　混合参数控制延迟的混合比率。30的设定结果是直接的声音和延迟声音相等的水平。

　　6. 按[踏板]键，两三个灯亮混响灯亮

　　表情踏板是打开延迟、混响功能的开关。

　　7. 储存音图返回演奏模式。

　　在演奏模式中选择延迟\混响的音图，延迟\混响模块灯和[踏板]灯闪亮。

　　8. 一直压下表情踏板。

　　打开延迟、混响功能，装置进入准备记录状态“STOP”在指示器上显示。 STOP

　　9. 在演奏吉他时，按[右]脚踏开关开始记录。

　　指示“REC”在显示器上显示，实际操作按第3步设置时间参数。

　　■如果数值设置为固定的时间参数

　　录音在踏脚踏开关[右]瞬间开始，直到设置时间参数，在录音结束后，循环播放自动开始。效果声音 循环播放

　　直接声音

　　时间参数

　　踩[右]脚踏开关 踩[左]脚踏开关

　　■把时间参数设置为“MN”，把MODE参数设置为“SO”。用[右]脚踏开关播放当前乐句，直到再次按这个开关为止。

　　效果声音

　　直接声音

　　[右]脚踏开关 [左]脚踏开关

　　10. 停止播放，踩[左]脚踏开关。

　　11. 关闭延迟、混响功能，再次一直踏下表情踏板。

　　装置回到演奏模式。

　　■如果时间参数设置为“MN”

　　录音在踏下[右]脚踏开关瞬间开始，持续到再次踏下开关或者直到2秒钟过去，循环播放自动开始。

　　效果声音 循环播放

　　直接声音

　　踏[右]脚踏板 踏[左]脚踏板

　　二、音图的方法

　　在出厂设置时，可以立即交换音图，但在中间出现的音图都将发出短暂的声音，尤其在演奏中会受到影响，在此情况下，可以用“直接装载”的方法。

　　使用“直接装载”方法时，从当前的音图换到你想要的音图期间始终保持当前的音色，直到你找到你要的音色并确认它。

　　1.给707-2打开电源前踩住[右]脚踏板。

　　2. 在演模式中选择音图。

　　在这时选择音图，显示器和[BANK\PATCH]指示器显示新音图（闪烁），但音色不变。

　　A0→A1→A2→A3→A4

　　3. 确认音图变化，一起踏[左]\[右]两个脚踏开关。

　　显示器和[BANK\PATCH]指示器停止闪烁,新音图被确认。

　　A4→ A4 确认

　　注意：返回到原来的状态的方法是再次打开707-2的电源。

　　三、用踏板控制

　　你能用707-2的表情踏板的开\关状态控制参数或者特定的效果的音量水平。踏板调整的范围能被个别音图记录。

　　1. 在演奏模式中选择音图。

　　2. 用[踏板]键选择模块\效果类型用踏板控制

　　●踏板哇音WAH

　　表情踏板起到踏板哇音的作用，效果P-WAH（踏板哇音）MOD模块分配给踏板，FREQ参数被调整，如果另一个效果的MOD模块当前被选，效果被暂时地换成P-WAH。

　　●音高位移PITCH

　　踏板起到SHIFTER的作用，效果类型P-PITD的MOD模块被分配给踏板，并能调整其程度，当时的效果被换成P-PIT。

　　●调制MOD

　　调整模块的效果类型当前被选，控制哪个参数根据效果类型而定。

　　●增益GAIN

　　失真增益踏板控制失真模块的增益，把一些效果RESONANCE\TOP参数分配给踏板。

　　●延迟、混响REV

　　延迟、混响模块的选择，具体控制那些参数要根据当前选择的效果类型而定。

　　●主音量VOL

　　主音量踏板控制。

　　●采样SAMPLER

　　采样功能的开\关是表情踏板，一直踩开踏板在样品与样品之间替换（踏板灯一闪）。另外模块当前较远，用[踏板]键选择它，指示灯亮，该模块暂时被选，音色被储存在这状态中，已启动的模块将被储存。踏板控制的实际参数根据效果类型而定。

　　注意：把模块\效果类型分配给表情踏板的上述过程能在编辑方式中实行。

　　3. 按[编辑]键进入编辑方式。

　　4. 用模块[左]\[右]键选择TOTAL模块。

　　5. 再次按[编辑]键。

　　这个键绿灯亮，在此条件中，参数旋钮2和3有下列功能：

　　参数旋钮2：设置踏板充分升高位置的值。

　　参数旋钮3：设置踏板充分压下位置的值。

　　6. 用参数旋钮2和3设置踏板最小值（踏板充分升高时）和最大值（踏板充分压下时）。给两个值设置的范围是0--10。

　　操作参数旋钮2时，指示“踏板最小值”出现于显示器；操作参数旋钮3时，指示“踏板最大值”出现于显示器。0--10的调整范围在[BANK\PATCH]显示器上显示。

　　把最小值或最大值设置成0的参数给踏板最小值，把最小值或最大值设成10的参数是踏板最大值。

　　在707-2缺省条件中，最小值为0，最大值为10。压下踏板参数值从最小逐渐地增加到最大值。如图：

　　例如：当最小值是4和最大值是8时，如同下面插图表示那样，参数的调整范围被限制。

　　当最小值是7和最大值是2时，踩踏板使参数值减少，范围象下面显示：

　　7. 按[储存\执行]键储存音色。

　　分配踏板打开的模块将自动被储存。

　　8. 在演奏模式中，弹奏吉他时移动踏板。

　　分配给踏板的参数将改变。

　　9. 充分地踩下踏板。

　　分配给踏板的模块开始或关闭变化，如果踏板分配给采样，则采样功能被打开或关闭。

　　注意：如果踏板被分配给主音量，充分压下踏板不实行任何交换行动。

　　四、调整表情踏板

　　表情踏板出厂时已调整为最佳状态，但有时有必要重新调整，如果踩下踏板没有强烈的效果或者踏板仅轻轻地移动声音就过多的变化，或者踏板全部踩下也变化不大，象下面这样调整：

　　1. 按住[踏板]键时，打开707-2的电源。

　　指示“最小值“出现在显示器。

　　2.将表情踏板充分抬起，按[储存]键。

　　显示器指示“最大值” MAX

　　3. 充分踩下踏板，把脚拿开。

　　踏板稍微回来。

　　用力踩下踏板 当脚抬起时稍微回来

　　4. 按[储存\执行]键

　　完成调整，装置回到演奏模式。

　　注意：第3步的踏板的位置决定在交换点的开\关，如果希望踏板轻轻的接触就能开\关，把踏板放到稍微高的位置上。

　　如果指示“错误”出现，回到第2步重复过程。

　　五、音图节样品

　　707-2的音图不仅包括有关效果类型的信息，而且包括节奏型参数设定和储存样品在SM卡上。使用这一功能，你能飞速地交换节奏型或者当你唤出某些音图时你能有相同的节奏样品演奏。

　　音图的节奏型分配

　　把节奏型分配给音图，你能使音图和节奏同步变化。

　　1. 在演奏模式中，选择你想分配节奏型的音图，按[编辑]键。

　　2. 用模块[左]\[右]键选择TOTAL模块。

　　3. [编辑]键绿灯亮，用旋钮1选择分配给音图的节奏型。

　　参数旋钮1：选择分配给音图的节奏型。

　　4. 用旋钮1来选择想要的节奏型。

　　节奏型名称出现于显示器。通过按[节奏]键播放节奏型。

　　注意：根据选择的节奏型（INTRO、结束、其它），将有不同替换音图的样板播放操作。

　　5. 按[储存\执行]键储存音图。

　　把其它节奏型用相同的方法分配给其它音图。

　　6. 全部音图都被分配节奏型后，按[音图同步]键，它的灯亮。

　　当[音图同步]键灯亮后，音图和节奏同时被交换。

　　注意：当[音图同步]键设置为关闭时，对音图的节奏型分配没有作用。

　　7. 唤出想要的分配好节奏型的音图。

　　当[音图同步]键设置为开时，这个操作根据被分配的节奏样板而定。

　　●INTRO节奏样板（1--9）

　　当音图交换时，节奏型播放自动开始，直到按[节奏]键或者直到你替换成另一个音图类型继续播放。

　　●结束节奏样板（1--6）

　　在交换音图后，节奏型播放开始，样板在最后一个样板自动停下来。

　　●其它风格

　　在交换音图后，如果按[节奏]键，节奏型播放开始，直到再次按[节奏]键或直到替换成另一个音图类型继续播放。

　　8.按[节奏]键

　　在第7步中被选的音图的节奏型开始播放。（如果INTRO型样板已经分配给音图，开关在第7步打开了，播放开始）。

　　9. 如果需要，用参数旋钮2和3调整节奏型的速度和音量。

　　另外，当按下[音图 同步]键时，旋钮2和3能为全部样板调整速度和音量。（如果需要，能用旋钮1来手工操作替换的样板类型）。

　　10. 音图交换。

　　当交换音图时，节奏型在播放，节奏样板继续播放现在的样板，直到脚踏开关分配给新音图时节奏型结束播放。 替换成B组

　　↓

　　节奏样板

　　音 图

　　↑ ↑替换音图B

　　按[节奏]键 [右]脚踏板

　　以相同方法替换成其它音图。

　　11. 停止节奏样板播放，按[节奏]键。

　　如果结束类型样板分配给音图，当替换音图时，样板将播放，接着停下来。

　　12. 按[音图同步]键导出。

　　对音图采样的分配

　　通过分配采样储存在SM卡上的音图，当你选择音图时，采样播放。

　　1. 插入SM卡，对你想要的乐句进行采样录制。

　　2. 在演奏模式中，选择你要分配采样的音图，用[编辑]键。

　　3. 用模块[左]\[右]键选择TOTAL模块。

　　“音图水平”参数出现于显示器。

　　4. 按[编辑]键两次。

　　[编辑]键黄色灯亮，用参数旋钮1--3来控制下列功能：

　　参数旋钮1：SM卡上的数字选择

　　参数旋钮2：选择采样的播放方法（n1, n2, n4, p4.）

　　参数旋钮3：放平的采样播放（0--30）

　　注意：详细播放方式见 页。

　　5. 用参数旋钮1--3来选择采样的数量、播放方法、播放水平。

　　如果要把采样样品以相同的方法分配给其它音图，要采样按[采样]键，当前播放采样踩[左]脚踏板。

　　6. 储存音图按[储存\执行]键

　　把其它采样样品以相同的方法分配给其它音图。

　　7. 全部采样分配给音图时，在演奏模式中选择音图。

　　8. 要采样按[采样]键。

　　踩表情踏板，这时音图被分配给采样，另外你能启动采样功能。

　　9. 踩[左]脚踏开关。

　　分配给音图的采样被播放。

　　10. 用模块[左]\[右]键和[左]\[右]脚踏开关控制播放停止、倒卷、前进。

　　11. 关闭采样按[采样]键。

　　六、SM卡的方式

　　在707-2中插入SM卡后，能装有5个集团的音图和60个采样，这一部分讲述SM卡的各种有关功能的使用方法。

　　基本使用方式操作步骤

　　1. 将SM卡插入效果器。

　　SM卡插入时[SMART MEDIA]灯亮。（有关插入SM卡的方法见 页）

　　2. 在演奏模式中，按[UTILITY]键。

　　707-2进入使用方式。显示器指示“容量”装载。 LOAD

　　3. 用TYPE[左]\[右]键选择想要的功能。

　　●装音图LOAD

　　装在SM卡上被储存成为装置记忆的单独音图（用户小组）。

　　●保存音图SAVE

　　储存来自SM卡上的装置记忆的单独音图（用户小组）。

　　●装载音图集团ALLOAD

　　装在SM卡上被储存成为装置记忆的全部音图集团（用户小组）。

　　●储存音图集团ALSAVE

　　全部用户音图储存在装置记忆的SM卡上。

　　●删除音图小组P DEL

　　删除在SM卡上的音图小组。

　　●删除采样SP DEL

　　删除在SM卡上被储存的采样。

　　●格式FORMAT

　　格式化SM卡。

　　4. 按[储存\执行]键

　　在第3步被选择的功能将在显示器上显示。以后的步骤根据选择的功能而定，详细见各自的部分。

　　应用方式操作

　　储存SM卡上的惟一音图

　　你能从707-2的内部记忆装置在SM卡上储存单独的音图。

　　1. 在演奏模式中，从你想储存的内部记忆装置选择音图。

　　当前编辑的音图不能在SM卡上储存，必须把音图先储存在内部记忆装置。

　　2. 使应用方式激活，选择“保存”（SAVE），接着按[储存]键

　　“小组”（GROUP）出现于显示器，[BANK\PATCH]显示器显示储存小组数字（1--5）。如果“*”在“小组”后面显示，表示该小组里已储存音图。

　　3. 用TYPE[左]\[右]键选择储存的音图小组（1--5），接着按[储存]键，一个SM卡能储存最高5个音图小组（每个小组60个音色）。按[储存]键确认储存的小组，指示“保存”出现在显示器，[BANK\PATCH]指示器显示储存的音库（A--F）和音图数字（0--9）。

　　4. 用TYPE[左]\[右]键和[左]\[右]脚踏开关选择想要的音图（A--F）和音图数字（0--9）。

　　5. 按压[储存\执行]键

　　指示“确定？”出现于显示器。

　　6. 实行操作再次按[储存\执行]键。

　　单独的音图在SM卡上被储存，然后装置返回演奏模式。如果按[取消\退出]键则取消操作。

　　注意：任何在SM卡上的目标位置中存在的音图都被改动，注意不要偶然改动你要保留的音图。当装置打开电源时，不要插入活取出SM卡，那样卡上的有关数据会消失。如果目标小组是空的，全部用户小组的音图都被储存。

　　在SM卡上装载单个的音图

　　你能在SM卡上装载单个的音图成为707-2的内部记忆装置。

　　1. 在演奏模式中在你想要装载的内部记忆装置中选择音图。

　　2. 激活应用方式，选择“装载”（LOAD）接着按[储存\执行]键。

　　“小组”出现在显示器，[BANK\PATCH]显示器显示从哪个小组数字（1--5）中装载。

　　3. 用TYPE[左]\[右]键选择从音图小组（1--5）中挑选在SM卡上装载，接着按[储存\执行]键。

　　指示“装载”出现在显示器，[BANK]显示器显示装载音图（A--F）和音图数字（0--9）。

　　4. 按[储存\执行]键。

　　“确定”出现在指示器。

　　5. 实现操作再次按[储存\执行]键。

　　单个的音图在SM卡上装成装置的记忆。完成后，装置回到演奏方式。

　　按[取消\退出]键，装载操作被取消。

　　注意：同15页。

　　储存音图小在SM卡上组

　　你能在SM卡上储存707-2的用户小组。

　　1. 在应用方式中选择“ALSAVE”，按[储存\执行]键。

　　指示“小组”出现在显示器，[BANK\PATCH]显示器指示储存小组数字（1--5）。

　　2. 用TYPE[左]\[右]键来选择储存音图（1--5），接着按[储存\执行]键。

　　显示器显示“确定”。

　　3. 再次按[储存\执行]键。

　　707-2的全部用户小组储存在SM卡上，完成后，装置自动返回演奏模式。如果按[取消\退出]键，则取消操作。

　　注意：任何在SM卡上被储存在那个位置的音图小组都将被改写。注意不要写在你想保留的小组上面。

　　装载来自SM卡上的小组

　　你能把音图小组储存在SM卡上成为装置的记忆。

　　1. 在应用方式中选择“ALLOAD”，按[储存\执行]键。

　　“小组”出现在显示器，[BANK\PATCH]显示器显示装载的小组数字（1--5）。

　　2. 用TYPE[左]\[右]键选择装载小组（1--5），然后按[储存\执行]键。

　　“确定？”出现在显示器。

　　3. 再次按[储存\执行]键。

　　选择全部音图小组装在SM卡上成为707-2的用户小组，完成后，装置自动返回演奏方式。如果你按[取消\退出]键，装载操作被取消。

　　注意：全部被储存在装置的用户小组的当前音图都将被重写，注意不要偶然改动你想保留的音图上面。

　　删除SM卡上的小组

　　你能删除任何在SM卡上被储存的小组。

　　1. 在应用方式中选择“P DEL”按[储存\执行]键。

　　“小组”出现在显示器，[BANK\PATCH]指示器显示要删除的小组数字（1--50。

　　2. 用TYPE[左]\[右]键选择要删除的音图小组（1--5）。

　　3. 按[储存\执行]键。

　　“确认？”出现在显示器。

　　4. 再次按[储存\执行]键。

　　删除全部记忆在SM卡上选择出来的音图，过程完成后，装置自动返回到演奏模式。如果按[取消\退出]键，则操作被取消。

　　注意：删除的小组不能恢复，注意不要偶然删除你想保留的音图。

　　删除SM卡上的采样

　　你能删除任何使用采样功能在SM卡上储存的样品。

　　注意：临时演奏不必在SM卡上储存，当SM卡插入后，并且采样功能被使用时，样品自动被储存。

　　1. 应用方式中选择“SP DEL”并按[储存\执行]键。

　　“SP NO”出现在显示器，[BANK\PATCH]显示器指示删除样品数量（1--60）。

　　2. 用TYPE[左]\[右]键把样品从SM卡上删除。

　　3. 按[储存\执行]键。

　　“确定？”出现在显示器。

　　4. 再次按[储存\执行]键。

　　选择的样品从SM卡上被删除，完成后装置自动返回演奏模式。

　　取消操作按[取消\退出]键。

　　注意：删除的样品不能恢复，不要偶然删除想保留的样品。

　　格式化SM卡

　　“格式化”是阅读SM卡的准备工作或写数据的媒介过程，SM记忆卡能在707-2中使用。SM卡一定在装置中格式化。

　　1. 在应用模式中选择“EXEC（格式化）”，按[储存\执行]键。

　　“EXEC？”出现在显示器。

　　2. 再次按[储存\执行]键。

　　“确定？”出现在显示器。

　　3. 实现操作，再次按[储存\执行]键。

　　格式化过程开始。过程完成后，装置自动回到演奏模式。取消操作按[取消]键。

　　注意：格式化会抹掉SM卡上的数据，注意不要把已经装有的想保留的数据的卡，偶然格式化。

　　SM错误信息

　　在使用SM卡时，下列现象出现表明的意义将被解释。

　　●SM卡灯不亮

　　插入的SM卡为8MB以下卡。

　　●ERROR错误行为

　　在采样操作时将SM卡取出或插入。

　　●WP ERR

　　SM卡已经写保护，防止改动卡上的内容。

　　●FULL已装满

　　SM卡上没有足够的释放容量。

　　●NODATA

　　在采样时没有样品数据。

　　在应用方式中没有音图信息或采样信息。

　　●NO USR

　　装载不能被实行，因为装载目标不是用户小组（在应用方式中）。

　　●NO CARD没有卡

　　SM卡不能写入（录制）。

　　●CD ERR

　　卡不完整、不正确的插入、不适当的格式化。

　　七返回出厂设置

　　用户小组的音图即使你已经改变了它的设置，你也能随时还原到最初的状态。在用户缺省小组的全部音图都返回初始化或使特定的音图返回出厂时的缺省状态。

　　1. 按[储存\执行]键打开707-2的电源。

　　“ALINIT”出现在指示器。

　　●实行全部初始化前进到第2步。

　　为返回出厂设置用TYPE[左]\[右]键和[左]\[右]脚踏开关选择你要使其回到出厂设置的音图。（音库和音图数字在指示器上显示）。

　　2. 再次按[储存\执行]键。

　　全部初始化和出厂设置被实行。完成后装置自动回到演奏模式。当实行初始化后，用户储备的音图内容将消失，删除初始化\出厂设置在第2步前按[取消\退出]键.

类型及参数

　　这一部分介绍707-2模块的全部效果类型和参数。

一、调压器模块

　　放大、增强输入信号，直线上升的数量能设置在LOW（1）或HIGH（2）上。

　　类型1：BOOSTER 调压器

　　参数1：GAIN 1，2 直线上升的设置。

二、压缩模块

　　调节一部分特别的声源动力，或完全地增强声音的带宽。减少过度信号的水平。

　　类型1：压缩 把高输入的信号减弱，低输入的信号增强，使所有弹出来的音的音量大小相近，用的好能增加声音的延续（因为它能增强正在减弱的信号），但过度使用会使噪音增大（因为噪音一般是比较弱的信号，压缩器会增强它）。

　　在第二阶段普通压缩类型控制压缩率。

　　参数1：ATTACK（快速\慢速） FS，SL

　　调整压缩开始信号的开始时间间隔。

　　参数2：SENS 敏感度 0 --10

　　调整压缩器敏感度

　　参数3：LEVEL 1 -- 8

　　调整通过模块后的信号水平。

　　类型2：隔离

　　隔离那些允许切割或强调的团体。[编辑]键分两页。

　　☆第1页 [编辑]键红灯

　　参数1：HIGH 高 OFF，-12--12

　　调整音高范围的混合率。

　　参数2：MID 中 OFF，-12--12

　　调整中频范围的混合率。

　　参数3：LOW 低 OFF，-12--12

　　调整低频范围的混合率。

　　☆第2页 [编辑]键绿灯

　　参数1：FREQ L 5--8.0，0.0（5=50HZ，8.0=8KHZ，0.0=10KHZ）

　　调整低频和中频的交叉率。

　　参数2：FREQ H 5--8.0，0.0（5=50HZ，8.0=8KHZ，0.0=10KHZ）

　　调整中频和高频的交叉率。

　　参数3：LEVEL 1--8

　　调整通过模块后的信号水平。

三、过载模块

　　这个模块包含30种变形音的模拟装置效果，这个[DRIVE]旋钮允许选择放大器或紧凑的效果和失真变化，允许选声调或变形变化。

　　类型1：FDR清音 模拟从电子管音箱中发出的干净音色。（根据使用的吉他类型在某一特定设置中声音可能会发生失真，应减少设置值，直到失真消失为止。）

　　古典 FD BLU 古典布鲁斯内置管AMP发声

　　标准 FD CLN 清洁内置管AMP声音（模拟内置电子管放大器类型的干净音色）

　　现代 FD DRV 开阔的内置管声音

　　类型2：MS驱动 模拟从英产电子管音箱中所发出的音色。

　　古典 MS OLD 明亮层叠声音

　　标准 MS CRU 嘎吱声

　　现代 MS DRV 开阔明亮的层叠声音（模拟英式电子管叠置放大器的驱动音色）

　　类型3：BG驱动 模拟出分体式电子管所发出的那种精密的和受压制的音色。

　　古典 BG OLD 古典的小型爵士乐队的声音

　　标准 BG DRV 开阔的小型爵士乐队的声音

　　现代 BG MTL 金属声的小型爵士乐队的声音

　　类型4：CLEAN 清洁

　　古典 VX CRU 古典嘎吱声

　　标准 JAZZ C 清新、明亮的小型爵士乐队AMP声音

　　现代 MACH 温暖和强大的AMP声音

　　类型5：HI--GAIN 高--增益

　　古典 MP 1 高--增益AMP管声音

　　标准 PV DRV 层叠重金属AMP管声音

　　现代 SL DRV 温暖和现代的AMP管声音

　　类型6：ZOOM（独创效果）

　　古典 9002 独创9002类型的声音

　　标准 Z LEAD ZOOM的传统的丰富的领奏的声音（主奏）

　　现代 Z PWR ZOOM独特的强大的AMP类型声音

　　类型7：OVER DRIVE 过载

　　古典 V--OD 干性过载声音

　　标准 OD 音箱特性过载声音

　　现代 PD 1 广阔的应用区域的过载声音

　　类型8：DIST 失真 模拟出分体式音箱所发出的失真音色，适于演奏硬摇滚风格的音色。

　　古典 V--DIST 独特的干性失真

　　标准 TB DST 极端瀑涨的输送信号的失真声

　　现代 HP DST 极端失真声

　　☆1--8类型的参数是相同的。

　　参数1： GAIN 踏板和旋钮1 1--30 调整失真强度

　　参数2： TONE 0--10 调整音调

　　参数3： LEVEL 1--8 调整通过模块后的信号水平

　　类型9：FUZZ 法兹 60年代低音宽厚的朦胧音色。

　　古典 WILDFZ 更老风格，高-增益、攻击性法兹声

　　标准 FUZZ 标准类型法兹声

　　现代 UF 1 ZOOM最初振动控制的法兹 声

　　☆UF 1的参数2和WILDFZ\FUZZ的参数2不同。

　　参数1：GAIN 踏板和旋钮1 1--30 调整失真强度

　　参数2：（WILDFZ\FUZZ） TONE 0--10 调整音调

　　参数2：（UF1） 踏板 RESO 0--10 调整声音特性

　　参数3：LEVEL 1--8 调整通过模块后的信号水平

　　类型10：METAL重金属 模拟出重金属音乐中具有超强低频和高频的音色，比较适于7弦吉他。

　　古典 MTZ 传统的金属风格用突出的MIDRANGE发出的声音

　　标准 METAL ZOOM独特的带低音域和快速瀑涨的金属声音

　　现代 MT 7TH 7-弦吉他金属声音

　　参数1：GAIN 踏板和旋钮1 1--30 调整失真强度

　　参数2：TONE 0--10 调整音调

　　参数3：LEVEL 1--8 调整通过模块后的信号水平

　　类型11：ACOUSTIC（模拟不插电吉他）木吉他

　　古典 AC FAT

　　标准 AC STD

　　现代 AC BRI

　　改变电吉他的声音为不插电。[DRIVE VARIATION]键变换音调（厚实的、标准的、明亮的）。

　　参数1：TOP 踏板和旋钮1 1--10 调整独特的木吉他弦声音。

　　参数2：BODY 1--10 调整主体共鸣音

　　参数3：LEVEL 1--8 调整通过模块后的信号水平

四、均衡模块

　　这是一个四段均衡。用的参数有两页，用[编辑]键在两页之间交换。

　　☆第1页 （[EDIT]红灯）调整高频到中频

　　参数1：PRESEN -12--12 控制超高频区中的提升\切除(中心频率8HZ)

　　参数2：HIGH -12--12 控制高频区中的提升\切除(中心频率3.125KHZ)

　　参数3：MIDDLE -12--12 控制中频区中的提升\切除(中心频率800HZ)。

　　☆第2页 （[EDIT]绿灯）4段均衡器可用于中频内调节。

　　参数1：LOW F 1，2 选择超低频（中心频率63HZ）及2低频（中心频率125HZ）

　　参数2：LOW G -12--12 控制低频与LOW F一起选择提升\切除。

　　参数3：LEVEL 1--8 信号通过EQ模块之后调节音量电平。

五、噪音门模块

　　包括了ZOOM特有的ZNR降噪系统及一个噪音门。

　　类型1：ZNR ZOOM降噪系统。

　　由ZOOM开发的在演奏时不减弱实际音质，而清除杂音。

　　类型2：D GATE 噪音门

　　优质类型，具有截止特点的噪音门。

　　参数1： 1--8 调整敏感度。设置此参数为最大限度减少外部产生的杂音，而不人为削弱乐器的声音。

六、音箱模块

　　可以复制重现各种好的音箱的声音。

　　类型1：BOX 模拟出经典的一体式音箱音色。

　　模拟小的AMP音箱。

　　类型2：Z BOX（ZOOM音箱）

　　模拟ZOOM的可变焦距、最初的、坚实特性的音箱。

　　类型3：BR CMB（明亮小型爵士乐队音箱）

　　模拟明亮的爵士AMP音箱。

　　类型4：CMB（爵士音箱）

　　模拟传统的小型爵士乐队音箱。

　　类型5：CMB+EV（小型爵士乐队+EV音箱）

　　模拟EV扬声器在小型爵士乐队AMP音箱。

　　类型6：STK（叠层立体声音箱）

　　模拟AMP叠层音箱。

　　类型7：STK+EV

　　模拟EV+爵士乐在叠层AMP音箱。

　　☆1--7类型的参数是相同的。

　　参数1：DEPTH 0--10 调整音箱效果强度。

七、调制模块

　　包括多种可调节的效果，例如：合唱、相位、移调、飘忽、哇音 等。

　　类型1：CHORUS合唱

　　立体声合唱效果产生清澈的非常宽广的音色。

　　参数1：DEPTH 0--10 调整调制深度。

　　参数2：RATE 1--30 调整调制速度。

　　参数3：MIX 表情踏板和旋钮2 控制 0--30 调整效果混声比率。

　　类型2：V-CHO老式合唱 温暖而平滑的音色特征。

　　参数1：DEPTH 0--19 调整调制深度

　　参数2：RATE 踏板 1--30 调整调制速度

　　参数3：MIX 旋钮2 0--30 调整效果混声比率

　　类型3：FLANGE边缘声（飘忽） 独特的起伏声音。

　　参数1：DEPTH 0--10 调整调制深度

　　参数2：RATE 踏板和旋钮2 1--30 调整调制速度

　　参数3：FB -10--10 调整反馈电平，增加、减少将以不同的音质特征强调音色。

　　类型4：PHASE周期（相位） 产生涡动的声音。

　　参数1：POSI AF，BF 选择MOD模块的连接顺序。

　　●AF：在音箱模拟器模块之后。

　　●BF：在过载模块之前。

　　参数2：RATE 踏板 1--30 调整调制速度。

　　参数3：COLOR 旋钮2 1--4 选择周期音色类型。

　　类型5：TREMOL震音 此效果周期地变化声音的电平。

　　参数1：DEPTH 0--10 调整调制强度。

　　参数2：RATE 踏板和旋钮2 1--30 调整调制速度。

　　参数3：CLIP 0--10 调整波形裁剪，取值越大效果越强烈。

　　类型6：A-PAN自动移向（自动琴品弯曲）此立体移向效果周期地于左右通道作前后移动声音。

　　参数1：WIDTH 0--10 调整效果阔度。

　　参数2：RATE 踏板和旋钮2 1--30 调整模块速度。

　　参数3：CLIP 0--10 调整模块波形。

　　类型7： A-WAH自动哇音 弹奏的强弱可产生不同多变的哇音。

　　参数1：POSI AF，BF 选择与MOD模块的连接顺序。

　　●AF：在音箱模拟器模块之后。

　　●BF：在过载模块之前。

　　参数2：FREQ 踏板 1--10 调整哇音强度

　　参数3：SENS 踏板和旋钮2 -10---1，1--10 调整哇音效果灵敏度，负值产生的哇音向下。

　　类型8：P-WAH踏板哇音 使用表情踏板控制哇音。

　　参数1：POSI AF，BF 选择与MOD模块的连接顺序。

　　●AF：在音箱模拟器模块之后。

　　● BF：在过载模块之前。

　　参数2：FREQ 踏板 1--10 调整哇音效果中心频率。

　　参数3；DIRMIX 旋钮 0--10 调整原混合声。

　　类型9：STEP步进 具有STEP滤波器特征的特殊效果。

　　参数1：DEPTH 0--10 调整调制深度。

　　参数2：RATE 踏板和旋钮2 1--30 调整调制速度。

　　参数3：RESO 0--10 调整效果密度。

　　类型10：PITCH音高位移（附加音程） 范围为向上一个八度向下两个八度的音程位移。

　　参数1：SHIFT 旋钮2 -12--1，DT，1--12，24设置音高位移量“DT”，设置产生谐调效果。

　　参数2：TONE 0--10 调整效果音质。

　　参数3：BAL 踏板 0--30 调整效果声音和原音之间的平衡，取值越高越强调效果声音。

　　类型11：踏板音高（踏板控制附加音程）

　　可用表情踏板来实时变化音高。

　　参数1：TYPE 旋钮2 1--16 选择踏板音高类型，根据这个类型在提升时音高会有

　　所不同。

　　参数2：TONE 1--10 调节效果音质。

　　注意：不管PEDAL踏板模块的MODE参数设置是什么（见24页），此效果类型的工作方式与“UP”设置相同。

　　类型12：RING-M铃响调制（电子效果） 产生金属声音。

　　参数1：POSI AF，bF 选择MOD模块的连接顺序。

　　●AF：在音箱模拟器之后。

　　● bF：在过载模块之前。

　　参数2：RATE 踏板 1--30 设置铃声调制效果频率，音质根据频率设置而变化。

　　参数3：BAL 旋钮2 0--30 调整效果声音和原声音之间的平衡。

　　类型13：SLOW-A慢发音 根据匹克弹奏密度，自动产生与“演奏小提琴”类似的声音。

　　参数1：POSI AF，bF 选择MOD模块的连接顺序。

　　●AF：在音箱模拟器之后。

　　● bF：在过载模块之前。

　　参数2：TIME 踏板和旋钮2 1--30 调整起音速度。

　　参数3：CURVE 1--10 调整起音曲线。

　　类型14：FILTER过滤 此效果驱动弹奏动作及控制过滤开设。

　　参数1：POSI AF，bF 选择MOD模块的连接顺序。

　　●AF：在音箱模拟器之后。

　　● bF：在过载模块之前。

　　参数2：TIME 踏板和旋钮2 1--30 调整起音速度。

　　参数3：RANGE 1--10 设定可变的过滤范围。

　　类型15：DELAY延迟 延迟时值达500毫秒的Ping-Pong延迟。

　　参数1：TIME 1--50 以10毫秒为单位，调节延迟时值。

　　参数2：FB 0--10 调节反馈量，取值越高延迟反复就越长。

　　参数3：MIX 踏板和旋钮2 0--30 调整效果声音电平。

　　类型16：ECHO回声（回响） 长时间（最长2秒）的温柔的延迟声音效果。（产生类似于磁带回声的软回声。

　　参数1：TIME 踏板 1--50 以10毫秒为单位，调节延迟时值。

　　参数2：FB 0--10 调节反馈量，取值越高延迟反复就越长。

　　参数3：MIX 旋钮2 0--30 调整效果声音电平。

　　类型17：T-TRIP时值行程 这是新型延迟效果，根据匹克密度来改变延迟时值。

　　参数1：SENS 踏板和旋钮2 1--50 调整效果灵敏度。

　　参数2；FB -10--10 调节反馈量

　　参数3；BAL 0--30 调整效果声音和原声音之间的平衡。

　　类型18：TRMCHO震音+合唱 组合了震音和合唱效果。

　　参数1：TRMRAT 踏板 1--30 调节震音效果速度。

　　参数2：CHORAT 1--30 调节合唱调制速度。

　　参数3；CHOMIX 旋钮2 0--30 调节合唱的混音。

　　类型19：RINVIB铃声模块+颤动（电子效果+揉弦效果）

　　参数1：RINRAT 1--30 调节铃声效果的频率。

　　参数2：VIBRAT 踏板 1--30 调节颤动效果速度。

　　参数3：VIBDEP 旋钮2 0--10 调整颤动效果深度。

　　类型20：VIBE颤动（揉弦效果）

　　参数1：DEPTH 0--10 调节效果深度。

　　参数2：RATE 踏板 1--30 调节效果速度。

　　参数3：BAL 旋钮2 0--30 调整效果声音和原声音之间的平衡。

八、混响模块

　　产生多种经典的声场效果。除了混响和延迟效果，此模块还含有使用最新采样技术的复杂的JAM效果。

　　类型1：HALL大厅混响（山谷混响）模拟音乐会大厅声学效果的混响。

　　类型2：ROOM房间混响 模拟房间声学效果的混响。

　　类型3：SPRING 模拟弹性跳跃声学混响效果。

　　1--3效果类型参数相同：

　　参数1：TIME 1--30 调整声学混响带宽（混响时值）。

　　参数2：TONE 0--10 调整效果音质。

　　参数3：MIX 踏板和旋钮3 0--30 调整效果的混音。

　　类型4：MN-DLY单声道+延迟 这是最高1.5秒的持续单声道的延迟。

　　类型5：PP-DLY乒-乓延迟

　　当放大器选择2时，这个效果最高能持续1.5秒的时间，当放大器选择1时，效果为“MN”类型的延迟。4--5 效果类型参数相同：

　　参数1：TIME 1--99，1.0--1.5 调整延迟时值以10毫秒为单位，范围为10毫秒到990毫秒（1--99），超过1秒则以100毫秒为单位（1.0--1.5）。

　　参数2：FB 0--10 调整反馈量。

　　参数3：MIX 踏板和旋钮3 0--30 调节效果的混音。

　　类型6：DLYHAL延迟+大厅混响 延迟和大厅混响效果的组合。

　　类型7：DLYROM延迟+房间混响 延迟和房间混响效果的组合。

　　6--7类型效果参数相同：

　　参数1：DLYTIM 1--50 以10毫秒为单位调节延迟时值。

　　参数2：DLYMIX 踏板 0--15 调整延迟的混和比。

　　参数3：REVMIX 旋钮3 0--15 调整混响的混合比。

　　类型8：HLDDLY保持延迟

　　这是让你记录演奏里最高2秒的乐句，重复地重放它的保持延迟效果。当选择“用手操作”和压下脚踏开关，直到再次按下踏板或2秒的时间过去，记录被实行。

　　参数1：TIME 1--99。1.0--2.0，Mn

　　以10毫秒为单位（1--99），范围从10毫秒到990毫秒和以100毫秒（1.0--2.0）为单位，范围从1.0到2.0 秒。当选择“Mn”（手工操作）时，只要脚踏开关被压下，记录就被送出来（最高2秒）。

　　参数2：MODE nL，So，rS 选择记录短语的播放方式。

　　●nL：正常方向播放

　　●So：记录的内容为制作覆盖物被重复播放。（Sound-on-sound）

　　●rS：反方向播放。

　　参数3：MIX 0--30 调整效果混声比率。

　　九、效果名称与正题音量模块

　　TOTAL不是一个独立的效果模块，如果它起作用将影响全部音图或707-2的全部参数。它的参数有3页，用[编辑]键交换页面。

　　☆第一页：[编辑]键红灯

　　参数1：PATLVL 1--30 设置最终的音图电平，设置为25时输入、输出电平相等。

　　参数2：指定输入位置。

　　参数3：选择字符。 参数旋钮2和3设置你要输入或编辑的音图名称，旋钮2指定字符输入位置，旋钮3选择在哪个位置输入字母数字。

　　☆第二页：[编辑]键绿灯

　　参数1：PTN 样板名称 选择节奏型分配给音图，详细方法见 页。

　　参数2：PDLMIN 0--10 设置表情踏板充分抬高的最小值。

　　参数3：PDLMIX 0--10 设置表情踏板充分压下的最大值。

　　详细方法见 页。

　　☆第三页：[编辑]键黄灯

　　参数1：SP NO 1--60 选择分配给音图的样品详细方法见 页。

　　参数2：SPMODE n1，n2，P2，n4，P4 选择样品播放方式。

　　●n1：标准速度播放；

　　●n2：一半速度半音高播放；

　　●P2：一半速度标准音高播放；

　　●n4：1/4速度1/4音高播放；

　　●P4：1/4速度标准音高播放。

　　参数3：SP LVL 0--30 调整样品播放的电平。

　　原厂音色一览表

　　A组 示范

　　音图 名称 表情踏板控制 中文名称

　　0 POWER 音量 强力失真

　　1 NUANCE SPRING混响 手指匹克强大过载

　　2 FATCLN 增益 厚实干净音色

　　3 BARK 合唱 高级--增益激烈摇滚

　　4 PEDWAH 哇音 踏板哇音

　　5 HYPER 音高位移 平滑流畅透彻音色

　　6 OVERDR 增益 有魅力的过载音色

　　7 BOOTS 增益 激烈的OCTAVER类型音色

　　8 CLNWAH 哇音 干净哇音音色

　　9 U-FUZZ 深度 ZOOM压缩法兹音色

　　B组 压缩/预先

　　音图 名称 表情踏板控制 中文名称

　　0 MP 1 音量 上等的高--增益PREAMP音色

　　1 TS 房间混响 干性过载音色

　　2 PD 1 增益 ZOOM PD--01音色

　　3 FZFACE 大厅混响 上等法兹音色

　　4 JMP 音量 现代高--增益PREAMP音色

　　5 MTZONE 大厅混响 重金属压缩效果音色

　　6 SD+CE 老式合唱 上等压缩效果音色

　　7 ANADLY SPRING混响 ANALOG-LIKE延迟音色

　　8 TURBO 音量 调压器失真音色

　　9 VLDVIB 颤动 NOSTALGIC颤动音色

　　C组 各式各样/SFX

　　音图 名称 表情踏板控制 中文名称

　　0 ZLEAD 音量 极限主奏音色

　　1 FLANG 边缘声 坚实干净的广阔音色

　　2 HVYCMP 延迟+房间 坚实的压缩音色

　　3 VIOLIN 增益 大的演奏音量

　　4 JET 边缘声 标准喷气式飞机音色

　　5 TALK 时值行程 制作

　　6 WIND 铃声调制 风的噪音（高低起伏）音色

　　7 REVERS 过滤 古典风格翻转吉他音色

　　8 TRILL 时值行程 巧妙的THRILLING音色

　　9 STEP 音量 ZOOM独创步进音色

　　D组 LING（线路系统）

　　音图 名称 表情踏板控制 中文名称

　　0 L-DRV 增益 复合-使用的失真音色

　　1 D-FEEL SPRING混响 过载系列音色

　　2 ACOUS 大厅混响 木吉他系列音色

　　3 L-FUNK 周期 凡克系列音色

　　4 AUTO-W 音量 自动哇音系列音色

　　5 9002LD 乒乓延迟 ZOOM系列音色

　　6 BOX 增益 音箱模拟系列音色

　　7 JC CHO 老式合唱 明亮的爵士乐系列音色

　　8 L-FUZY 回声 系列法兹音色

　　9 L-BLUE 增益 布鲁斯系列音色

　　E组 艺术家

　　音图 名称 表情踏板控制 中文名称

　　0 GARYBD 单声道+延迟 Gary大师风格民谣独奏

　　1 BEAT 增益 Meresy beat大师类型的嘎吱声音色

　　2 PAT-M 延迟+大厅 模拟Metheney大师音色

　　3 VAI PT 音高位移 Vai大师风格音调音色

　　4 ARM 哇音 踏板独奏

　　5 VHALEN 音量 激烈主奏与伴奏音色

　　6 CATS 合唱 摇滚嘎吱声音色

　　7 FUSION 延迟+大厅 融合干净音色

　　8 SWEEP SPRING混响 扫射的声音

　　9 12STR 大厅混响 12弦木吉他音色

　　F组 制作

　　音图 名称 表情踏板控制 中文名称

　　0 MS9000 音量 雄壮的叠层驱动器音色

　　1 USBLUS SPRING混响 American布鲁斯音色

　　2 FD TWN 音量 U.S.小型爵士乐AMP干净音色

　　3 MARK 增益 Mark series爵士乐AMP音色

　　4 SLDN 增益 激烈摇滚AMP音色

　　5 AMPDRV 音量 上等驱动器音色

　　6 MS OLD 音量 现代干净的嘎吱声音色

　　7 MACDRV 增益 剧烈摇滚音色

　　8 PV PWR 音量 7-弦吉他激烈重金属音色

　　9 MT 7TH 音高位移 。
