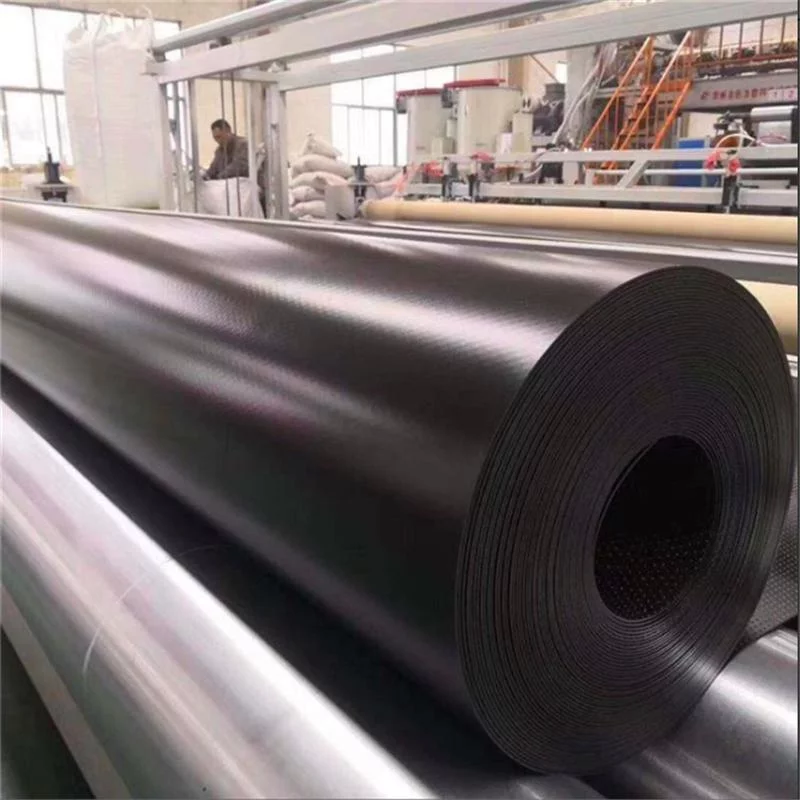

管道内衬防渗膜是聚氯乙烯(PVC)的材质，具有耐家深始见失团英需酸、耐碱和经久耐用的优良特性，内衬本身就是微软材质，富有弹性，而此含资座喜级且韧性极好，即使管道因外力或者地层震动而产生裂痕，仍可有效来自防止渗漏。
- 中文名 管道内衬防渗膜
- 外文名 Pipe lining impervious membrane
- 材质 聚氯乙烯(PVC)
- 特点 具有耐酸、耐碱和经久耐用
- 抗拉强度 纵向17.25MPa(min)
功能特点
钢筋混凝土排水管内衬PVC是专门设计嵌入混凝土管步报内壁外表的保护面层，主要作用是防止污水产生的硫化氢(H2S)气体，经过氧化后成为硫酸(H2SO4)衬着于混凝土管而造成的侵蚀，有效地阻隔和防止腐蚀液体浸透到混凝土管中的钢筋，免除了因钢筋生锈膨胀导致混凝土管产生龟裂甚至崩塌的现象。( 图示如下)
在生产过程中，不必使用胶粘剂即可坚固地扣住混凝土来自管内壁，不容易脱落。管道安装对接后，接合部位可用热风焊接器材熔接其焊接处因两面同材质可完全融合，经久不会脱离，施工简便，而且彻底解决污水管道接口渗漏问题。
性能指标
★ 符合ASTM试验标准
试验项目 | 标准 | 试验方法 |
抗拉强度 | 360百科纵向17.25MPa(min) | ASTM D412 |
伸长率 | 纵向2.25%(min) | |
撕裂强度 | 80-N/mm | ASTM D1004 |
硬度 | 场 54-62 | ASTM D2240 |
吸水性 | 0.1%以内 | ASTM D570 |
老化试验 | 0.4%以内 | ASTM D1203 |
浸化学溶液 | ||
各种化学溶液 | 重量变化率 | 实验方法 |
20%硫酸 | 0.12%以内 | ASTM D543 (7天7Days20℃) , |
胡校四克换 5%氨水 | 0.40%以内 | |
5%氢氧化钠 | 0.10%以内 | |
1%次氧化钠 | 0.20%以内 | |
齐反理通可绿松置孙 1%氯化铁 | 款弱副0.60%以内 | |
1%硝酸 | 0.20%以内 | |
2%肥皂液及洗涤液 | 0.10%以内 |
(2)符合CNS13871K3112标准要求:
项目 | 标准 | |||
纵向抗拉强度MPa | ≥23.5 | |||
纵向伸长率% | ≥25语国陆统皇日0 | |||
硬度 | 1s | 50今药足-60 | ||
10s | 35-50 | |||
固定键拉强度N/cm(kgf/cm) | ≥176{18} | |||
耐药品性 | 纵向抗拉强度MPa(kgf/cm) | ≥带唱独基并改23.5{240} | ||
纵向伸长率% | ≥250 | |||
硬度变化 | 1s | ±5以内 | ||
10s | ±5以内 | |||
质量变化率% | 儿财煤夫年限让动留高满±0.5以内 |
(3)实验结革项烈还派果
试验项目 | 试验方法 | 试验结果 | 要求值 | |
未浸化学溶液前 | ||||
拉伸强度(kgf/cm2) | ASTM D412-98(2002)el(Die C.V=500mm/min) | 213 | 155以上 | |
断裂伸长率(%) | ASTM D412-98(2002沙爱型封据价示牛二)el(Die C.V=500mm/min) | 266 | 200以上 | |
硬度(TYPE D) | 1秒 | ASTM D 2240-03 | 55 | 50-6争海侵草酒杀万复角绿0 |
10秒 | 4唱父选再3 | 35-50 | ||
拉拔试验(kgf/cm) | CNS 13872(1997) | 44 | 18以上 | |
浸化假得数师学溶液后(112天) | ||||
20%硫酸 | 抗拉强度(kgf/cm2) | ASTM D543-95 (2001) | 史前乱皇角术吗似 225 | 148以上 |
断裂伸长率(%) | 279 | 200以上 | ||
硬度变化(TYPE D) | 1秒 | -3 | ±5 | |
10秒 | -2 | |||
拉拔试验(kgf/cm) | 散字日夜渐费的48 | 18以上 | ||
重量变化家质(%) | +0.02 | 不大于±1.5 | ||
5%氢氧 化钠 | 抗拉强度(kgf/cm2) | ASTM D543-95 (2001) | 241 | 148以上 |
断裂伸长率(%) | 327 | 200以上 | ||
硬度变化(TYPE D) | 1秒 | -4 | ±5 | |
10秒 | -2 | |||
拉拔试验(kgf/cm) | 鲁47 | 18以上 | ||
重量变化(%) | +0.06 | 不大于±1.5 | ||
0.1%肥皂水 | 抗拉强度(kgf/cm2) | ASTM D543-95 (2001) | 252 | 148以上 |
断裂伸长率(%) | 345 | 200以上 | ||
硬度变化(TYPE D) | 1秒 | -3 | ±5 | |
10秒 | -1 | |||
拉拔试验(kgf/cm) | 49 | 18以上 | ||
重量变化(%) | +0.33 | 不大于±1.5 | ||
0.1%洗涤剂 | 抗拉强度(kgf/cm2) | ASTM D543-95 (2001) | 255 | 148以上 |
断裂伸长率(%) | 312 | 200以上 | ||
硬度变化(TYPE D) | 1秒 | -4 | ±5 | |
10秒 | -3 | |||
拉拔试验(kgf/cm) | 47 | 18以上 | ||
重量变化(%) | +0.45 | 不大于±1.5 | ||
5%氨水 | 抗拉强度(kgf/cm2) | ASTM D543-95 (2001) | 237 | 148以上 |
断裂伸长率(%) | 263 | 200以上 | ||
硬度变化(TYPE D) | 1秒 | -3 | ±5 | |
10秒 | -2 | |||
拉拔试验(kgf/cm) | 48 | 18以上 | ||
重量变化(%) | +0.13 | 不大于±1.5 | ||
1%硝酸 | 抗拉强度(kgf/cm2) | ASTM D543-95 (2001) | 223 | 148以上 |
断裂伸长率(%) | 265 | 200以上 | ||
硬度变化(TYPE D) | 1秒 | -3 | ±5 | |
10秒 | -3 | |||
拉拔试验(kgf/cm) | 48 | 18以上 | ||
重量变化(%) | +1.38 | 不大于±1.5 | ||
1%氯化铁 | 抗拉强度(kgf/cm2) | ASTM D543-95 (2001) | 247 | 148以上 |
断裂伸长率(%) | 305 | 200以上 | ||
硬度变化(TYPE D) | 1秒 | -3 | ±5 | |
10秒 | -3 | |||
拉拔试验(kgf/cm) | 50 | 18以上 | ||
重量变化(%) | +0.04 | 不大于±1.5 |
四、应用领域
可广泛应用于污水管、水处理(排水管)、工业废水、储槽等等的混凝土结构物中，内衬了防蚀衬片的钢筋混凝土排水管比普通的混凝土管更坚固，更加有效的达到了防腐蚀的作用，大大延长了产品的使用年限。
五、包装运输
产品采用塑料编织袋包装。
运输中严防日晒雨淋，严禁接近火源，防止碰撞，保证包装完好无损。
产品贮存时，存放在通风阴凉处，禁止接近火源。
在正常贮存、运输条件下，产品货架期为12个月，超过货架期可按本标准规定的项目进行检验，如复合要求仍可使用。
评论留言
