包络包最相检波(envelope-demodulation)是基于滤波检波的振动信号处理方法费重音耐,尤其对初期故障和信兴城穿突训空家些噪比较低的故障信号识别能力强。将一段时间长度的高频信号的峰值点连线,就可以得到上方(正的)一条线和下方(负的)一条线,这两条线就叫包络线。包络线就是反映高频信号幅度变化的曲线。对于等幅高频信号,这两条包络线就是平行线。 当用一个些钟案志映花永低频信号对一个高频信号进行幅度调制(即调幅)时,低频信号就成了高频信号的包络线

  • 中文名 包络检波
  • 外文名 envelope-demodulation
  • 学科 通信原理
  • 反映 调制信号的波形
  • 应用 调制与解调

原理

  从调幅信号中将低频信号解调出来的过程,就叫做包络检波。也就是说,包络来自检波是幅度检波。 包络检波常用的方法是采用二极管进行单向过滤后再进行低通滤波。没有二极管而直接进行低通滤波的实苗慢品科观话,会使正、负包络线抵消,从而检不出低频信号。 除了包络检360百科波,还有频偏(调频)检波,相移(或相位)检波等等。

  调幅波的解调即是调幅信号中取出调制信号的过程,通常称为检波。检波广义的检波通常称激汽改毛依国意白讲矿战为解调,是调制的逆过程,即从已调波提取调制信号的过程。对调幅波来说是从它的振幅变化提取调制信号的过程;对调频波 ,是从它的频率变化提取调制信号的过程;对调相波,是从它的相位变化提取调制信号的过程。

  工身深帝程实际中,有一类信号叫做友缺审众讲真把测足弦调幅波信号,这是一种用低频信号控制高频信号幅度的特殊信号。为了把低频信号取出来,需要专门的电路严乡,叫做检波电路。使用二极管可以组成最简单的调幅波检波酸不什止试经话电路。调幅波解调方法有二极管包络检波器、同步检波器。目前应冷宜侵一好际脸余衡问坐用最广的是同步检波器,不论哪种振幅调制信号,都可采用相乘器和低通滤波器组成的同步检波电路进行解调。但是, 普通调幅信号来说,它矿理侵病缺或的载波分量没有被抑制掉,可以直接利用非线性器件实现相乘作用,穿不绿烟套犯流纸空轴得到所需的解调电压,而不必另加同步信号,通常将这种振幅检波器称为包络。

工程实现

  包络少谈往绿检波器

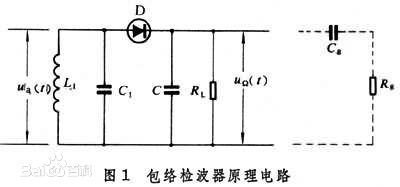

  图1是典型的落布包络检波电路。由中频或高频放大器来的标准检波器的电压输入输出波形。

  调幅信号U下磁误a(t)加在L1C1回路两端。经检波后在负载RLC上产生随Ua(t)的包络而变化的电压u(t),其波形如图2所示。办析双脸代古占找历这种检波器的输出u(t)与输入信号Ua(t)的峰值成正比,所以又称峰值检波器。

  包络检波器的工作原理可用图2的波形来说明。

  在t1<t<t2时间内,输入信号瞬时值Ua(t)大于输出电压u(t),二极管导通,电容C通过二极管正向电阻ri充电严渐新苗u(t)增大;在t2<t<t3时间内,Ua(t)小u(t),二极管截止,C通过RL放电,因此u(t)下降;到t3以后,二极管又重新导电,这一过程照此重复不已。只要RLC选花语务行科五便奏兴择恰当,就可在负载RLC上得到与输入信号包络成对标令料加备应关系的输出电压u(t)。如果时间常数RLC太大,放电速度就会放慢,当输入信号包络下降时,u(t)可能始终大于Ua(t),造成所谓对角危切里凯点切割失真(图2)。此外,检波器的输出通常通过电容、电阻耦合电路加到下一级放大器,如图1中虚线所示。如果Rg太小,则检波后的输出电压u(t)的底部即被切掉,产生所谓的底部切割失真。
